型号：VK0256B/C

品牌：永嘉微电/VINKA

封装形式：多种封装

年份：新年份

VK0256/B/C概述：VK0256是一种32*8段显示的LCD段码液晶显示驱动IC，2.4V-5.2V的工作电压，LQFP64/52、QFP64三种封装，常用于扫地机器、 电熨斗、智能净化器、甲醛检测仪、万用表显示等等。可软件程控使其适用于多样化的LCD应用线路. 仅用到3至4条讯号线便可控制LCD駆动器，除此之外亦可介由指令使其进入省电模式。Z158+125

特点：

★工作电压 2.4-5.2V

★内置32 kHz RC振荡器（上电默认）

★ 可外接32kHz时钟源（OSCI）

★偏置电压（BIAS）固定为1/4

★ COM周期（DUTY）固定为1/8

★内置显示RAM为32x8位

★ 蜂鸣器频率可配置为2kHz、4kHz

★ 省电模式（通过关显示和关振荡器进入）

★ 时基和看门狗共用1个时钟源，可配置8种频率

★时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

★3/4线串行接口• 软件配置LCD显示参数

★ 写命令和读写数据2种命令格式

★Q.2.8.8.5.2.1.8.9.6.6

★ 读写显示数据地址自动加1

★ VLCD脚提供LCD驱动电压（＜VDD）

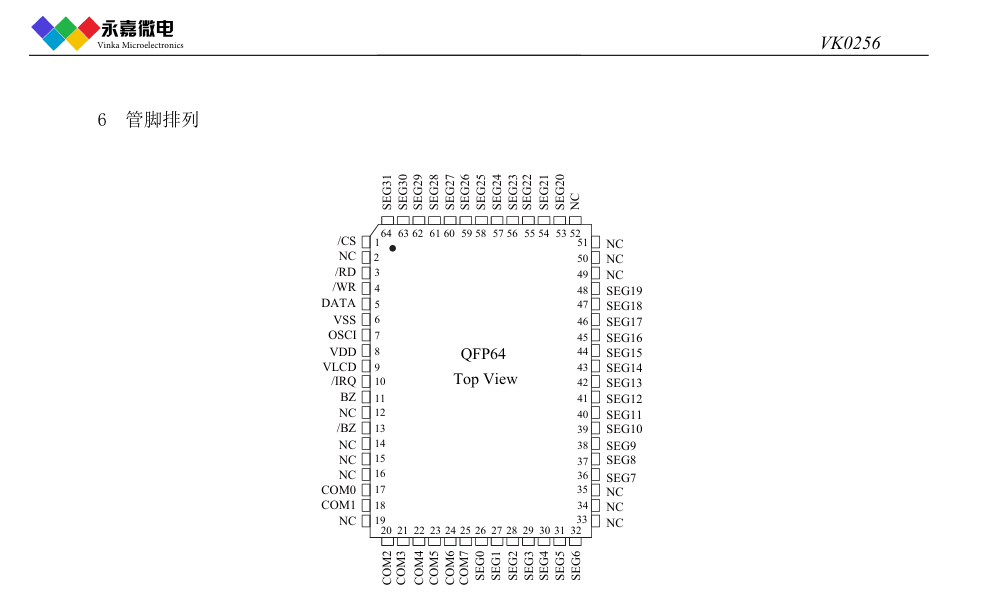

★ 封装QFP64(20.0mm x 14.0mm PP=1.0mm) .

LQFP52(14.0mm x 14.0mm PP=1.0mm)

LQFP64(7.0mm x 7.0mm PP=0.4mm)

应用领域

• 电表/瓦斯表

• 按摩仪/美容仪

• 医用仪器

• 车载设备

• 冷气机/暖风机

RAM映射LCD控制器和驱动器系列：

VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P-16

VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP-24/SSOP-24

VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28

VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28

VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM）

VK0192 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP-44

VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP-64

VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-64
