产品品牌：永嘉微电/VINKA
产品型号：VK1072C

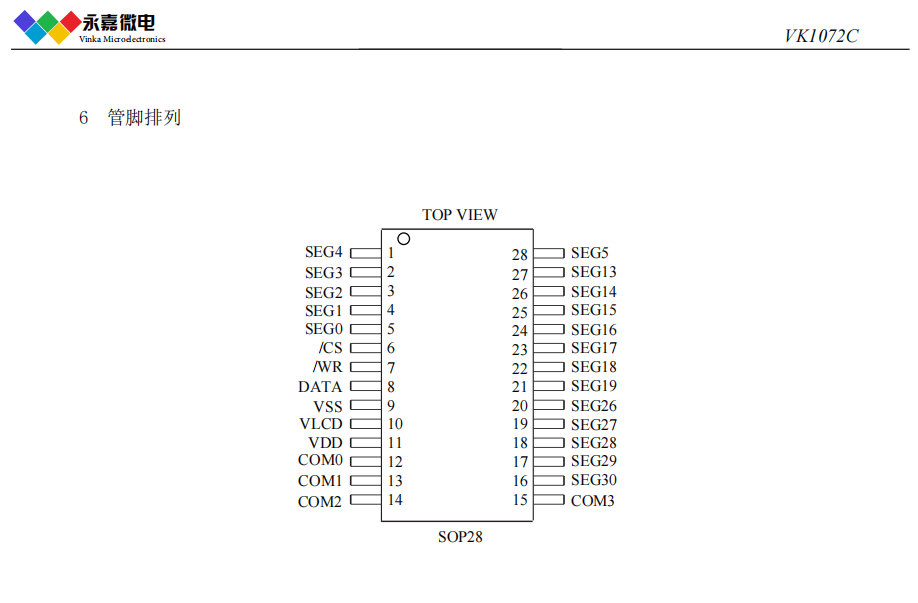

封装形式：SOP28

概述

VK1072C是一个点阵式存储映射的LCD驱动器，可支持最大72点（18SEGx4COM） 的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过三条通信线配置显示参数和发送 显示数据，也可通过指令进入省电模式。 LJQ  4097

特点

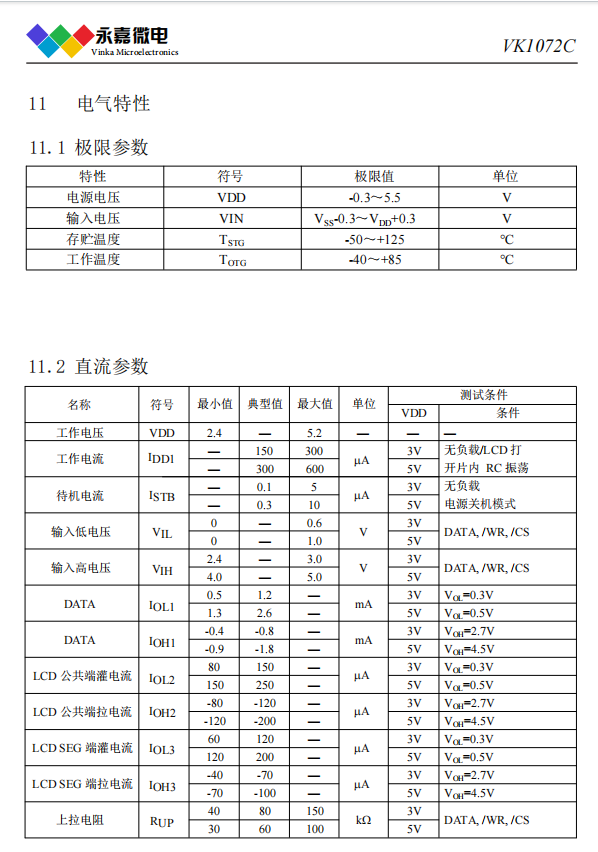

• 工作电压 2.4-5.2V

• 内置256 kHz RC振荡器（上电默认）

• 偏置电压（BIAS）可配置为1/2、1/3

• COM周期（DUTY）可配置为1/2、1/3、1/4

• 内置显示RAM为18x4位

• 省电模式（通过关显示和关振荡器进入）

• 3线串行接口

• 软件配置LCD显示参数

• 写命令和写数据2种命令格式

• 写显示数据地址自动加1

• VLCD脚提供LCD驱动电压（<VDD）

• 封装

SOP28(300mil)(18.0mm x 7.5mm PP=1.27mm)
