碳化硅晶圆老化系统是集成化的测试平台，专为SiC基半导体材料和器件的老化测试而设计。它能够提供精确控制的环境条件和电气参数，以模拟真实工作场景下的应力情况，帮助制造商识别潜在的产品缺陷，并确保最终产品的高质量和可靠性。

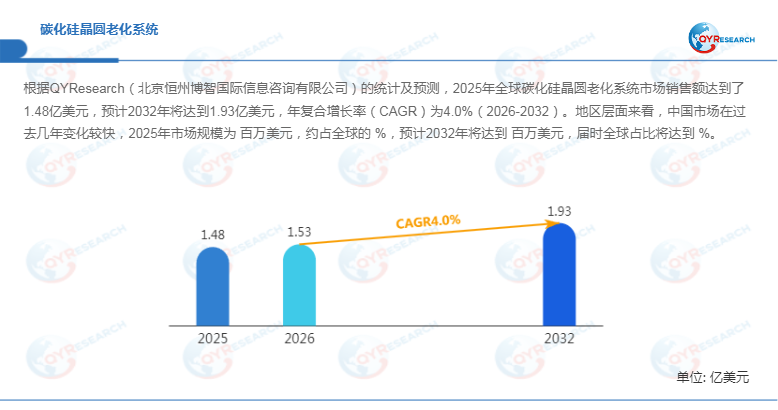

根据QYResearch最新调研报告显示，预计2032年全球碳化硅晶圆老化系统市场规模将达到193百万美元，未来几年年复合增长率CAGR为4.0%。


主要驱动因素
1.  碳化硅器件在高压高频场景的规模化应用落地
    2026年，800V高压平台已成为新能源汽车主流架构，碳化硅MOSFET在电驱、OBC及直流快充中的渗透率突破45%。与此同时，光伏储能领域向1500V高压系统演进，对器件长期可靠性提出更高要求。碳化硅晶圆老化系统作为筛选早期失效、验证器件高温高压工况下可靠性的关键设备，需求随终端应用的规模化放量而刚性增长。
2.  车规级认证体系对老化测试的强制性要求
    AEC-Q101、AQG-324等车规级可靠性标准对碳化硅器件的高温栅偏压、高温反偏等老化测试项目作出了明确规定，测试时长普遍要求在1000小时以上，且需覆盖全温度范围。随着整车厂对供应链质量管控趋严，碳化硅晶圆级老化测试已从“可选工序”升级为“准入标配”，驱动晶圆厂和IDM厂商持续扩充老化测试产能。
3.  晶圆尺寸演进与制造工艺复杂度提升
    行业正加速从6英寸向8英寸碳化硅晶圆过渡，2026年8英寸产线产能占比已提升至18%。更大尺寸晶圆对老化系统的温场均匀性、电流加载能力及并行测试通量提出了更高要求。同时，沟槽栅等新结构工艺的导入增加了器件对电场应力的敏感性，传统老化系统难以满足新工艺的测试需求，倒逼设备厂商进行技术迭代。

发展机遇
1.  国产设备厂商的技术突破与进口替代窗口
    长期以来，碳化硅老化系统市场由美国、日本设备厂商主导。但2025年以来，随着国内半导体设备产业链成熟，部分本土企业已在高温反偏、高温栅偏等核心老化设备上实现技术突破，温控精度达到±1℃、单机并行测试通道数突破256通道，与进口设备差距显著缩小。在地缘供应链安全和成本优势驱动下，下游晶圆厂正加速导入国产老化设备，国产化率有望从2024年的不足15%提升至2026年的35%以上。
2.  老化测试服务外包模式的兴起
    随着碳化硅器件设计企业（Fabless）数量增加，以及中小型晶圆厂无力承担高额设备投资，第三方可靠性测试实验室迎来发展机遇。这些实验室通过搭建规模化、标准化的老化测试平台，为多客户提供按需租赁或委托测试服务。2026年，第三方测试服务模式在碳化硅老化市场中的占比已突破20%，并呈现快速上升趋势，为设备厂商开拓了新的客户群体。
3.  智能化与数据驱动的测试系统升级
    在工业4.0和智能制造浪潮下，具备AI数据分析、实时监控、预测性维护功能的智能老化系统正成为市场新热点。这类系统可对老化过程中的关键参数（如漏电流漂移、阈值电压变化）进行实时追踪与分析，帮助客户提前识别潜在失效模式、优化工艺参数。设备厂商通过嵌入数据服务能力，实现了从硬件销售向“设备+软件+数据分析”一体化解决方案的跃迁，打开了附加值提升的空间。

阻碍因素
1.  设备成本高昂与投资回收周期长
    碳化硅老化系统属于高价值资本品，单套设备价格通常在数百万元级别，且需配套高温探针台、自动化上下料系统等周边设备，整体产线投资门槛较高。对于中小型晶圆厂和设计企业而言，大额资本开支压力较大，投资回收期普遍在3-5年以上，一定程度上抑制了市场需求的释放。
2.  测试标准不统一与定制化需求碎片化
    目前碳化硅器件老化测试尚缺乏统一的行业标准，不同车厂、不同应用场景对测试条件（温度、电压、时长、样本量）的要求存在差异。设备厂商需要频繁响应客户的定制化需求，导致研发资源分散、标准化机型推广受限。这种碎片化的市场需求增加了设备企业的研发成本和交付周期压力。
3.  高温可靠性技术瓶颈与设备稳定性挑战
    碳化硅器件老化测试通常需在175℃至200℃的高温环境下连续运行数千小时，对设备的温场均匀性、长期稳定性及抗干扰能力提出极高要求。部分国产设备在高频开关应力测试、多通道独立监控等复杂场景下仍存在可靠性差距，高温下漏电流测量精度漂移、通道间串扰等问题偶有发生，影响了客户对国产设备的信任度和采购意愿。
