一、 概述

VK16K33A是一种带按键扫描接口的数码管或点阵LED驱动 控制专用芯片，内部集成有数据锁存器、键盘扫描、LED驱 动模块等电路。数据通过I2C通讯接口与MCU通信。SEG脚 接LED阳极，GRID脚接LED阴极，可支持16SEG×8GRID的 点阵LED显示面板。最大支持13×3的按键。内置上电复位电 路，整体闪烁频率可设置，可通过命令进入待机模式，采用 SOP28封装形式。Z122+228

二、特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 最大16个SEG脚，8个GRID脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• I2C通讯接口，I2C从机地址可通过IO脚选择

• 16级整体亮度可调

• 最大13×3的按键扫描 按键显示复用(需硬件电路配合) 支持组合键(需要电路配合)

• 读/写显示/按键数据地址自动加1

• 内置显示RAM为16×8位

• 内置上电复位电路

• 整体闪烁频率可设置

• 通过命令进入待机模式

• 驱动电流大，适合高亮显示场合 ...

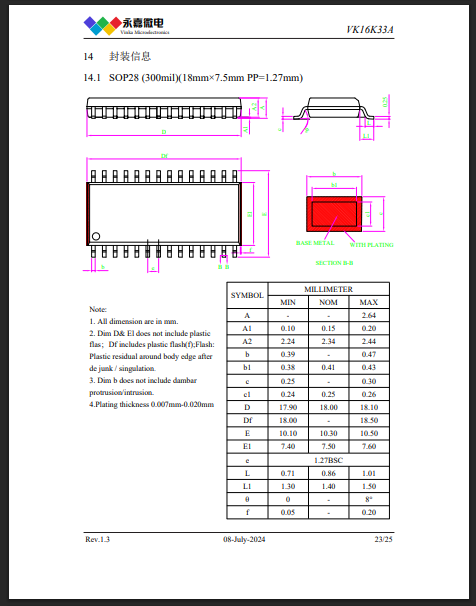

• 封装 SOP28(300mil)(18.00mm×7.50mm PP=1.27mm）

内存映射的LED控制器及驱动器

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28   恒流驱动

———————————————————————————————————————————————————

VK16K33A   3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：13*3     封装：SOP28    驱动电流大，适合高亮显示场合

VK16K33AA  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：13*3     封装：SSOP28   驱动电流大，适合高亮显示场合

VK16K33B  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：10*3     封装：SOP24   驱动电流大，适合高亮显示场合

VK16K33BA  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：10*3     封装：SSOP24  驱动电流大，适合高亮显示场合

VK16K33C   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：8*3      封装：SOP20   驱动电流大，适合高亮显示场合

——————————————————————————————————————————————————

VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28

VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28

VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
