注意：图形检查器(Graph Inspector)目前仅适用于多变量图形(Multiple Variables graphs)！

多变量图形

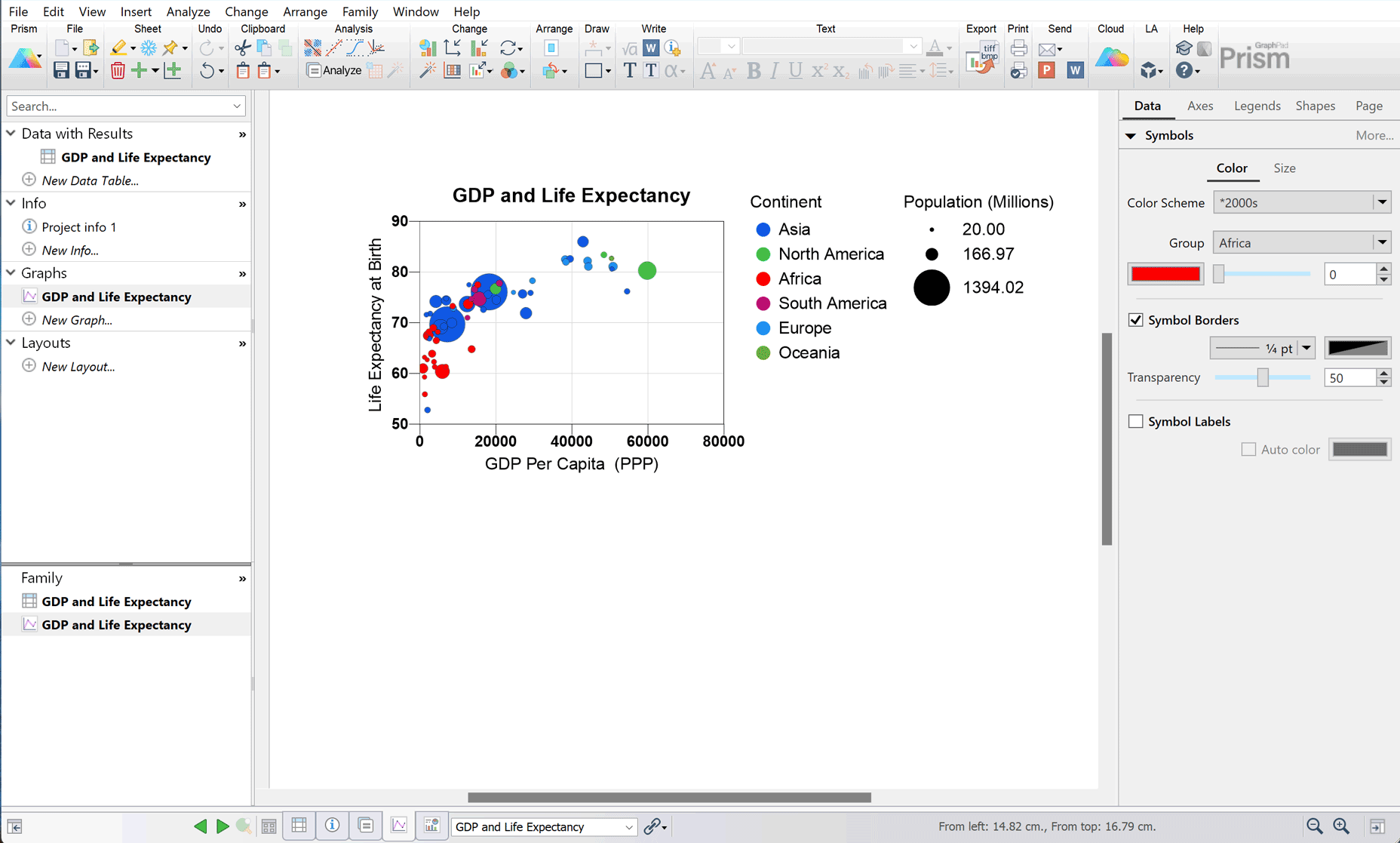

对于Prism创建的大多数图形，数据表的结构以及数据在数据表中的位置决定了数据在图形上的呈现位置。相比之下，Prism通过将数据集中的不同变量分配给图形的不同方面来创建多变量图形。自定义多变量图形最简便快捷的方法是使用图形检查器。这个控制面板提供了所有最常用的图形自定义控件，使您无需在单独的对话框中操作，即可实时进行更改。

不过，如果您习惯使用图形格式对话框，或者更倾向于这种方式，仍然可以通过这种方法来自定义多变量图形。可查看之前发布过的内容“GraphPad Prism 多变量图表”了解更详细的组件和应用。

---

自定义图形几乎总是一个反复尝试的过程。您可以尝试不同的颜色、线宽、图案等，并不断以不同方式组合和重新搭配，直到最终图形达到理想效果。随着Prism 10的发布，引入了全新的图形引擎，用于从多变量数据创建和自定义图形。为充分利用这个新的图形引擎，Prism 10还引入了图形检查器，它为多变量图形的交互和自定义提供了新方式。

图形检查器让您无需在多标签对话框中进行大量选择然后一次性应用，而是可以实时进行更改！全新的多变量图形绘制引擎还为数据探索提供了更直观的方式，您可以选择单个数据点来突出显示它，并在图形检查器中查看其(数据表中的)属性，或者再次点击该数据点，以选择图形上与之对应的一组数据点。

如果我喜欢使用单独的对话框来设置图形格式怎么办？

别担心！对于多变量图形，仍然有“设置图形格式”对话框，其中包含所有能让您的可视化效果达标的控件。并且在Prism 10中，它也已更新，更易于导航和使用！

图形检查器是如何组织的？

图形检查器有五个主要选项卡，每个选项卡都有a. 各自用于自定义图形的选项集：

1.数据

a.符号

• 颜色
• 大小
• 边框
• 标签


b.线条

• 颜色
• 粗细
• 图案
• 样式


2.坐标轴

a.范围和间隔

• 最小值
• 最大值
• 间隔
• 起始值
• 次刻度
• 刻度类型


b.标题

• 字体控制
• 旋转(仅Y轴)
• 位置
• 边框
• 填充颜色


c.刻度数值

• 字体控制
• 位置


d.轴线

• 样式
• 粗细
• 颜色


3.图例

• 颜色
• 大小


4.形状(针对自由绘制对象)

a.填充颜色

b.填充图案

c.边框选项

5.页面

a.配色方案

b.背景颜色

c.绘图区域颜色

d.显示选项

• 图形标题开关
• X轴标题开关
• Y轴标题开关
• 颜色图例开关
• 大小图例开关
