创建深度图

深度图是旋转的XY图，因此自变量X显示在纵轴上，因变量Y显示在水平轴上。当X变量是depth时，这是有意义的。遵循以下步骤：

[color=rgba(0, 0, 0, 0.9)]

• 在XY表中输入数据，在X列中输入深度值。

• Prism将创建一个XY图形，X在水平轴上。

• 使用“格式轴”对话框更改两个轴上编号的方向。设置X轴编号为：下面，垂直。设置Y轴编号为：左垂直。

• 删除自动X轴标题(因为它不能旋转)。

• 创建一个具有depth标题的独立文本对象。选择它，并通过多次单击工具栏中文本区域右下角的旋转按钮旋转180度。您的图形现在看起来像这样：




• 将该图形分配给布局。

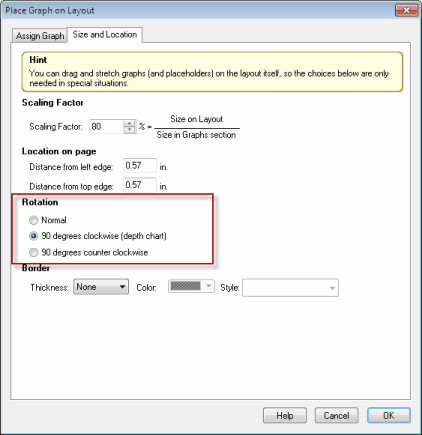

• 双击图形，弹出“在布局上放置图形”对话框。转到第二个(大小和位置)选项卡，选择顺时针旋转90度。

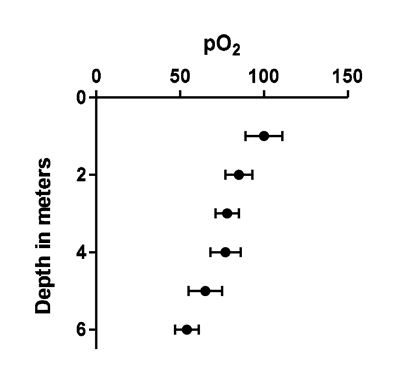

在布局上，结果是一个深度图，X变量在纵轴上，Y变量(及其误差条)绘制在横轴上。




主图例（一个图例用于多个图形）

如果在一个布局中放置了多个图形，则可以创建一个应用于所有图形的主图例，如下所示。

主图例是用于多个图的布局上的一个图例。要创建主图例，请创建一个带有所需图例的额外图形(不在布局上)。然后选择并复制该图例并粘贴到布局中。然后在布局中添加其他没有图例的图形。

上面的图用了四张图表。前三个图显示数据，第四个(未显示)仅用于创建主图例。遵循以下步骤：

• 复制其中一个图形以创建另一个图形，该图形不会显示在布局中，但将用于创建图例。若要在此图形上创建图例，请双击符号以弹出“格式图形”对话框。点击“全局”按钮，在下拉菜单中选择“更改所有数据集”。您也可以从“数据集”下拉菜单中选择“更改所有数据集”。

• 创建一个布局并分配图形(本例中为三个)。

• 从额外的图形中选择并复制图例并粘贴到布局上(粘贴绘图)。这是一个简单的复制和粘贴操作，不使用占位符。




备注：

• 主图例链接到从其复制的来源图。如果您改变图表中的符号，Prism会更新主图例。

• 布局上的主图例与复制图例的图形上的图例具有完全相同的大小。在布局上放置图形时，可以缩小或展开图形以填充占位符。更改主图例中符号大小的唯一方法是更改用于创建主图例的图形上的字体大小和符号大小。这是在图形部分完成的，而不是在页面布局部分。

• 您可以编辑图例的文本，更改主图例中的文本大小，并将其改为粗体或斜体。如果对链接主图例的图进行任何更改，这些更改将丢失。

• 复制图例后，您只能将其粘贴到布局中。不能将图例粘贴到另一个图上。

• 在一个项目中从图表中复制图例并粘贴到另一个项目的布局上并不能很好的运行。设置内容，以便复制和粘贴都在一个文件中。




复制布局

如果您有一个自己喜欢的页面布局，复制它(只是页)。然后双击每个图形，弹出一个对话框，您可以在其中为该位置选择不同的图形。

Prism提供了一种直接从Welcome (File..New)对话框中克隆图形的方法，但不允许克隆布局。但是，您可以通过转到布局，下拉New按钮并选择Duplicate Family来实现相同的目标。这不仅会复制布局，还会复制布局上的所有图形以及链接到这些图形的所有结果和数据表。编辑所有的数据表，就完成了。分析和图表将自动更新。
