产品品牌：永嘉微电/VINKA
产品型号：VK16K33B

封装形式：SOP24

概述

VK16K33B是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据 锁存器、键盘扫描、LED 驱动模块等电路。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳 极，GRID脚接LED阴极，可支持12SEGx8GRID的点阵LED显示面板。最大支持10×3的按键。内 置上电复位电路，整体闪烁频率可设置，可通过命令进入待机模式，采用SSOP24的封装形式。LJQ3442

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 最大12个SEG脚，8个GRID脚 (封装不同SEG脚数量不同)

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• I2C通讯接口，I2C从机地址可通过IO脚选择

• 16级整体亮度可调

• 最大10×3的按键扫描 按键显示复用需硬件电路配合 支持组合键需要电路配合

• 读/写地址自动加1

• 内置显示RAM为12x8位

• 内置上电复位电路

• 整体闪烁频率可设置

• 通过命令进入待机模式

• 驱动电流大，适合高亮显示场合

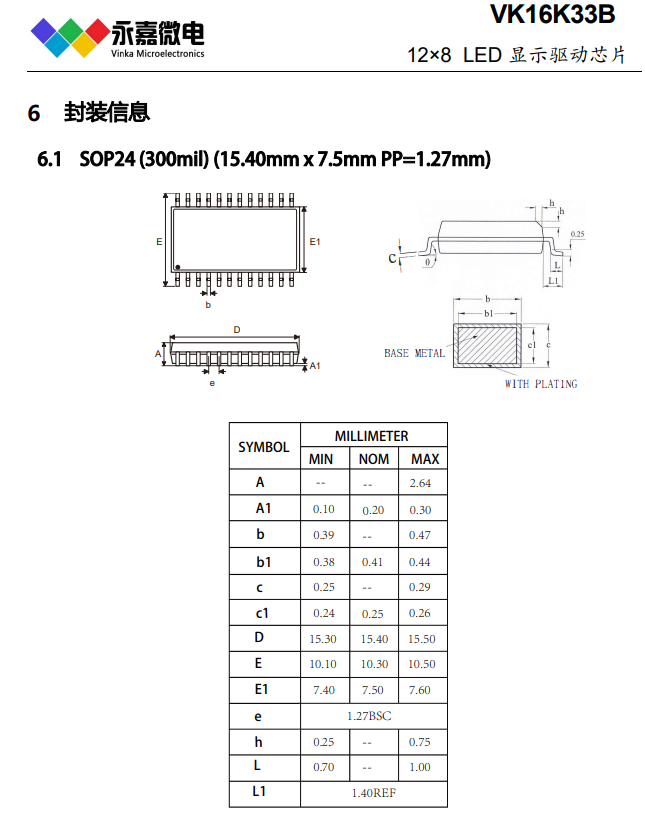

• 封装

SOP24(300mil)(15.40mm x 7.50mm PP=1.27mm)
