LDPC码校验矩阵的可定制化构建与开集识别技术

作为5G通信标准中的核心信道编码方案，LDPC（低密度奇偶校验）码的关键在于其校验矩阵的设计。掌握校验矩阵的构造与识别方法，相当于掌握了高性能编码系统的“钥匙”。本文将深入探讨如何从零开始实现可定制的LDPC码校验矩阵构建，并介绍在参数未知条件下的开集识别策略。

基础校验矩阵的生成方法

经典的LDPC校验矩阵构造方法源自Gallager的原始设计，至今仍具有良好的实用性。以下是一个基于Python的基础实现框架：

import numpy as np

def gallager_construction(n, w_c, w_r):
    H = np.zeros((n*w_c//w_r, n), dtype=int)
    for i in range(n):
        col_indices = np.random.choice(H.shape[0], w_c, replace=False)
        H[col_indices, i] = 1
    return H

H = gallager_construction(1024, 3, 6)
print(f"矩阵密度：{np.sum(H)/H.size:.4f}")

该算法的核心在于对列重和行重的控制：每列随机选择 w_c 个位置置1，同时确保任意行中1的个数不超过预设的行重上限 w_r。然而，这种直接随机填充的方式可能导致部分行权重过高，造成矩阵结构不均衡。为此，可在迭代过程中引入约束机制，或结合回溯算法进行局部修正，以提升矩阵的均匀性与结构合理性。

基于QC结构的优化编译码设计

为提升硬件实现效率并降低存储开销，采用准循环（QC, Quasi-Cyclic）结构是一种高效策略：

class QCLDPC:
    def __init__(self, circulant_size, base_matrix):
        self.P = circulant_size  # 循环置换矩阵大小
        self.B = base_matrix     # 基矩阵
        self.H = self.build_parity_matrix()

    def build_parity_matrix(self):
        H_blocks = []
        for row in self.B:
            new_row = []
            for entry in row:
                circ_matrix = np.eye(self.P, k=entry) if entry >=0 else np.zeros((self.P, self.P))
                new_row.append(circ_matrix)
            H_blocks.append(np.hstack(new_row))
        return np.vstack(H_blocks)

    def encode(self, msg):
        # 这里需要实现生成矩阵，篇幅所限暂略
        pass

# 示例：3x4基矩阵，每个元素代表循环位移量
qc_ldpc = QCLDPC(256, [[0, 1, -1, 2],
                       [2, 0, 1, -1],
                       [-1, 2, 0, 1]])
print(f"QC结构矩阵尺寸：{qc_ldpc.H.shape}")

在QC-LDPC码中，基矩阵中的每个元素代表一个循环移位子块，其中-1表示全零矩阵，非负整数则对应相应的循环右移位数。例如，一个256×256的循环子块仅需存储一个整数即可还原，极大节省了存储资源。此类结构不仅保持了良好的译码性能，还特别适用于FPGA或ASIC等硬件平台部署。

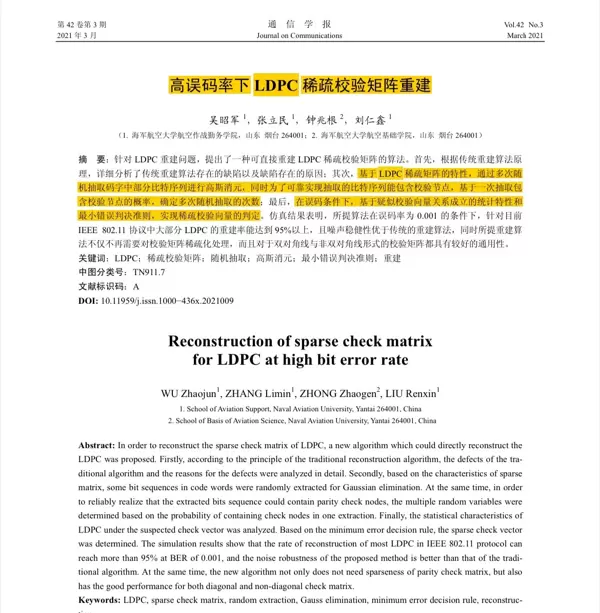

未知LDPC码的开集识别技术

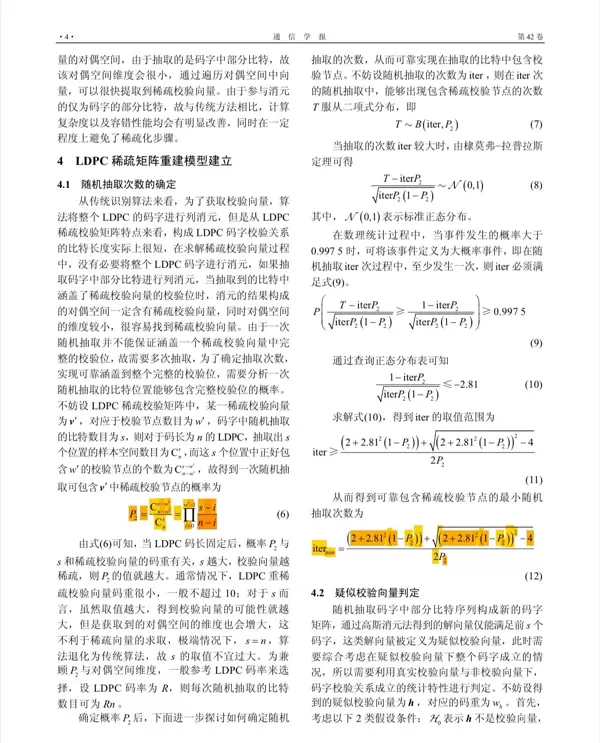

在缺乏先验参数的情况下，识别接收到的码字是否属于某类LDPC码，需借助统计与代数相结合的方法。一种有效的策略是利用高斯消元法分析码字间的线性相关性：

def matrix_analysis(received_codeword):
    # 假设已经获取若干码字组成矩阵
    codeword_matrix = np.array([[1,0,1,1,0,1,0],  # 示例数据
                               [0,1,1,0,1,1,0],
                               [1,1,0,1,0,0,1]])

    # 高斯消元找线性关系
    rref_matrix = np.copy(codeword_matrix)
    pivot_row = 0
    for col in range(rref_matrix.shape[1]):
        # 找主元
        pivot = np.where(rref_matrix[pivot_row:, col] == 1)[0]
        if len(pivot) == 0:
            continue
        pivot += pivot_row
        # 行交换
        rref_matrix[[pivot_row, pivot[0]]] = rref_matrix[[pivot[0], pivot_row]]
        # 消元
        for row in range(rref_matrix.shape[0]):
            if row != pivot_row and rref_matrix[row, col] == 1:
                rref_matrix[row] ^= rref_matrix[pivot_row]
        pivot_row +=1
        if pivot_row == rref_matrix.shape[0]:
            break
    return rref_matrix[:pivot_row]

# 输出结果的行就是潜在校验方程
print("识别的校验关系：\n", matrix_analysis(None))

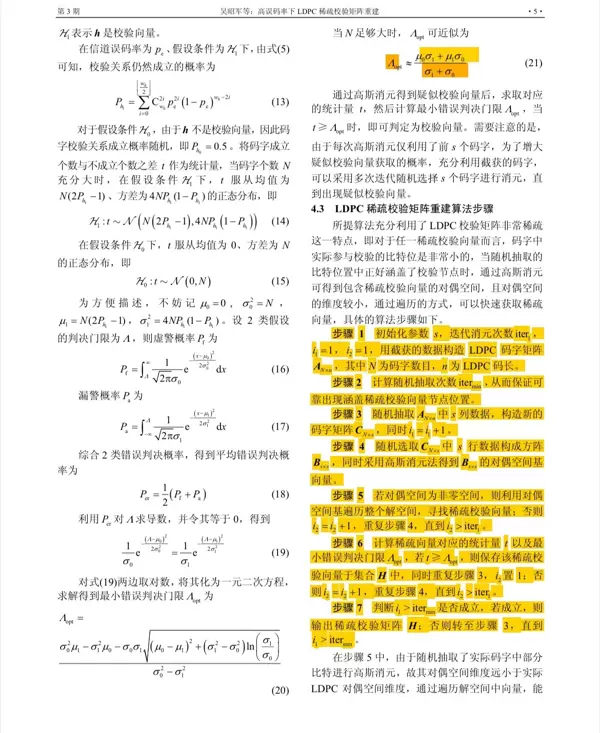

通过收集足够数量的合法码字，构建候选校验空间，并利用线性代数工具逐步逼近原始校验矩阵。实际应用中，信号常受噪声干扰，因此需引入统计判据辅助判断——如监测某一位在多个码字中取值为1的频率是否显著偏离理论分布，从而增强识别鲁棒性。

关键性能指标与优化建议

为保障LDPC码的译码效果，校验矩阵的围长（girth）应至少达到6，避免短环影响置信传播（BP）译码器的收敛性。可通过图论算法检测二分图中是否存在长度小于6的环：

def check_girth(H, max_depth=6):
    # 转换为邻接表
    adj = [[] for _ in range(H.shape[1])]
    for row in H:
        ones = np.where(row==1)[0]
        for i in range(len(ones)):
            for j in range(i+1, len(ones)):
                adj[ones[i]].append(ones[j])
                adj[ones[j]].append(ones[i])

    # BFS检测环路
    for start in range(len(adj)):
        visited = [-1]*len(adj)
        queue = [(start, -1, 0)]
        while queue:
            node, parent, depth = queue.pop(0)
            if visited[node] != -1:
                if depth + visited[node] < max_depth:
                    return False
                continue
            visited[node] = depth
            for neighbor in adj[node]:
                if neighbor != parent:
                    if visited[neighbor] != -1:
                        cycle_length = depth + visited[neighbor] + 1
                        if cycle_length < max_depth:
                            return False
                    else:
                        queue.append((neighbor, node, depth+1))
    return True

此外，在动态信道环境下，可采用码率自适应机制，根据信道质量实时调整校验矩阵的有效行数，实现灵活性与可靠性的平衡：

def rate_adaptation(H_base, target_rate):
    current_rate = 1 - H_base.shape[0]/H_base.shape[1]
    if target_rate > current_rate:
        # 增加信息位，删除校验行
        remove_rows = int(H_base.shape[0] * (1 - target_rate) - H_base.shape[0])
        return H_base[:-remove_rows]
    else:
        # 增加校验行
        new_rows = some_construction_method()
        return np.vstack([H_base, new_rows])

总结与应用场景展望

构建和识别LDPC码的过程，犹如搭建精密的乐高模型，核心在于在编码增益、复杂度与实现成本之间取得平衡。一旦掌握了校验矩阵的定制能力，便可针对不同通信场景设计专属编码方案——例如在深空通信中使用长码以追求极致纠错能力，而在物联网终端中则采用短码与简化结构以降低功耗。

未来面对复杂的信号识别挑战，不妨从校验矩阵的稀疏特性入手，挖掘其潜在结构规律，往往能获得突破性进展。
