半导体行业呈现垂直化分工格局，上游包括半导体材料、半导体制造设备等；中游为半导体生产，具体可划分为芯片设计、晶圆制造、封装测试。碳化硅领域，也是如此。碳化硅材料具有高导热的材料特性，可在高温环境下正常运作。碳化硅功率器件具有耐高压、高频操作的优势。碳化硅器件可改善系统效率、可靠性，提升系统功率密度，小型化电力电子系统。在高可靠性要求的工业应用、高效电力系统、伺服电源及电力汽车等领域，碳化硅材料比其他新兴材料更具明显优势并被广泛应用。

本文研究碳化硅器件的晶圆制造环节，按照企业模式可以分为IDM模式和Foundry代工模式。目前碳化硅整个产业链以IDM模式主导，不过近几年有更多企业逐渐进入碳化硅代工领域，目前中国代表性的Foundry有芯联集成、上海积塔、方正微、安徽长飞先进半导体、上海华力微、广东芯粤能半导体等企业。中国代表性的IDM企业包括三安半导体、士兰微、中电国基南方等。

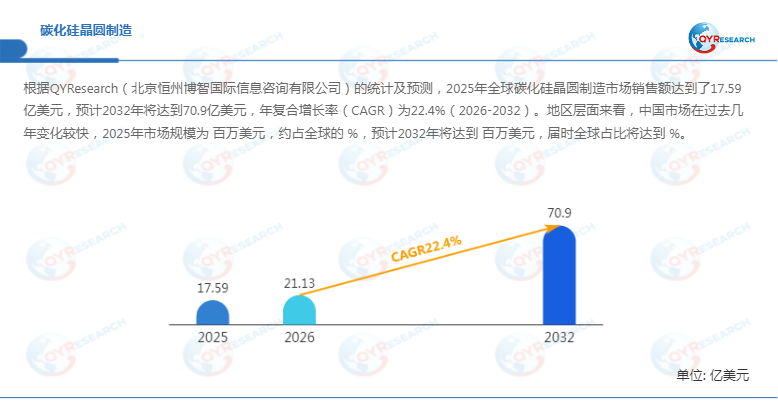

根据QYResearch最新调研报告显示，预计2032年全球碳化硅晶圆制造市场规模将达到7090百万美元，未来几年年复合增长率CAGR为22.36%。


主要驱动因素：AI算力崛起与新能源基本盘双轮驱动

进入2026年，碳化硅晶圆制造市场最显著的驱动力来自于人工智能算力需求爆发与新能源汽车、光伏等传统优势领域的双重共振。一方面，AI芯片功耗密度急剧攀升，先进封装CoWoS面临的“功耗墙”问题成为制约性能释放的核心瓶颈，而碳化硅凭借其高达4.9W/cm·K的热导率（约为硅的3倍）和低热膨胀系数，成为替代硅基中介层材料的理想散热方案。据测算，若台积电CoWoS产能中有30%采用碳化硅方案，即可催生超过10亿美元的潜在市场空间，这为碳化硅开辟了远超传统功率器件的增量市场。另一方面，新能源汽车仍是基本盘，800V高压平台渗透率持续提升，碳化硅主驱逆变器已成为小鹏、极氪等车型的标配；同时光伏储能领域对逆变器效率的极致追求也在稳步拉动需求。这种“新旧动能切换”使得碳化硅产业从单一的新能源依赖转向“算力β+新能源α”的双轮驱动增长通道，市场预期2030年全球碳化硅功率器件市场规模将接近100亿美元。


主要发展机遇：全球格局重构与中国企业的“超车”窗口

当前碳化硅产业正经历前所未有的供给格局重塑，为中国企业提供了历史性机遇。2025年，海外龙头企业Wolfspeed因扩产节奏过快、成本控制不力而陷入破产重组，日本JS Foundry也申请破产，全球供应链主导权加速向中国转移。与此同时，中国厂商在技术端率先突破12英寸（300mm）碳化硅衬底研发——露笑科技、天岳先进等企业已相继完成12英寸单晶样品制备及中试验证，而Wolfspeed虽也宣布12英寸突破，但产业化进程受重组影响而迟滞。12英寸意味着单片晶圆芯片产出量大幅提升，是未来摊薄成本、实现规模化应用的关键。此外，中国企业在8英寸衬底量产、液相法（LPE）长晶技术等领域的进展也在缩小与海外巨头的代际差距。在国产化设备端，高测股份等企业已实现8英寸碳化硅金刚线切片机的批量销售，切割效率与良率持续提升，逐步摆脱对进口设备的依赖。全球碳化硅衬底市场中，中系厂商整体份额已逼近40%，并开始批量进入准入门槛极高的日本市场，推动日欧功率大厂启动供应链多元化切换。


主要阻碍因素：成本瓶颈、良率爬坡与应用落差的“持久战”

尽管前景广阔，2026年碳化硅晶圆制造仍面临严峻的现实阻碍，业界普遍认为这是一场考验材料科学、制造工艺与成本控制的“持久战”。首先，成本端差距悬殊：目前6英寸碳化硅衬底价格约2000元，8英寸约4000-5000元，而12英寸硅衬底仅800-1000元，碳化硅的高昂成本仍是大规模替代硅材料的核心障碍。其次，良率与工艺挑战严峻：全球8英寸衬底平均良率不足50%，高品质衬底生长难、缺陷多导致“成本-性能-可靠性”三角难题尚未破解；碳化硅硬度极高，刻蚀工艺必须采用高能量CCP刻蚀，难以像硅那样实现精细线宽加工，设备端的小线宽工艺仍处起步阶段。再次，先进封装领域应用被高估：尽管AI散热需求迫切，但产业分析师指出，将碳化硅直接替代硅作为复杂中介层显著高估了技术现状，短期内SiC更可能作为高性能散热衬底用于极端场景，而非大规模导入先进封装产线。此外，行业正处于材料端洗牌期，结构性过剩与价格战压力并存，业内普遍预期本轮洗牌将在2026年末基本结束，在此之前，企业将面临资金、技术与市场的多重煎熬。
