弧线比较图

Still..

7341

收藏 2014-07-01

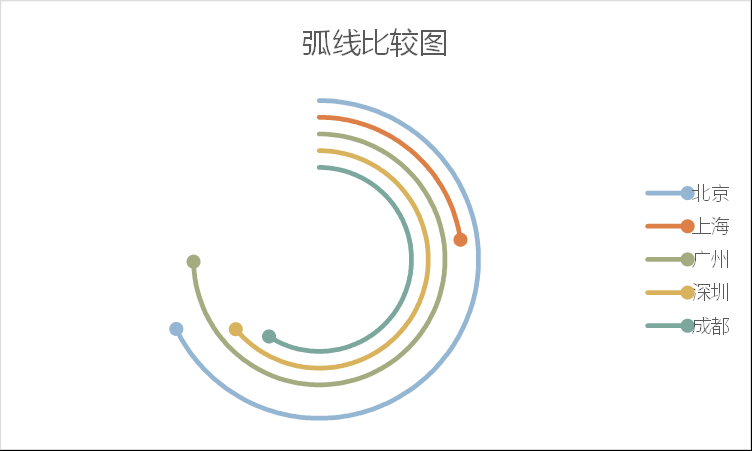

前几天，看到秋叶在微博上转发小伙伴们交的作业，做一种类似下图的弧线式比较图表。为了实现弧线尾端的圆点效果，所使用的方法是做圆环图-选择性粘贴为图形-取消组合为形状-编辑顶点-删除顶点成为弧线-设置尾端圆点。看到那些小伙伴那么有耐心地编辑顶点、删除顶点，我在想，要是数据变化了他们怎么办啊？！因此，就有了这篇日志。

曾经风行一时的韩国PPT模板，以及现在某些国内的PPT模板，里面的图示、图表都极尽华丽，但其中的数量性图表都有一个致命的硬伤：它们都是用形状绘制的，无法随数据变化而变化。这也是为什么我们经常在信息图中看到错误比例的图表的原因了。这种PPT模板尽管华丽，但基本没有实用性。作为原则，数量性图表都应该自动绘制，能随数据变化而自动更新。

在2011年的时候，我博客有一篇日志谈到过信息图表中经常出现的圆弧条形图做法，链接：http://excelpro.blog.sohu.com/171414336.html。你可以用该方法制作圆弧条形图，再把圆环的边框线加粗，就变成了细弧线的比较图，但不能做出尾端的圆点。如果一定要做出弧线尾端圆点的效果，需使用另外的图表类型，其实也很简单，本日志即讲解我的方法。全自动的哦，数据一变，弧线会自动调整的。

作图思路
对这种圆弧的线条图，可以联想到雷达图。当一个序列的所有点取值相等，就绘制出一条圆弧线段，线端就可以设置首尾端的端点类型。

数据准备
如图所示，B5:C10为指标数据，

在E9处，使用填充-序列方法，向下填充出1-360的序列，我们的作图数据每个序列将有360个数据点。为什么是360？一个圆圈嘛，我习惯用360个点。你用100个点也是可以的，不过就不够圆了。
第7行，用来辅助引用源数据。第8行，引用过来的类别名称。
第6行，用来作图的辅助序列的取值，可定位各序列绘制在里圈还是外圈，可以控制弧线的内径大小、线条疏密。你可以在完成图表后再体会这里的数值确定技巧。
F9的公式为：=IF($E9<=INDEX($C$6:$C$10,F$7)/$C$17*$C$18,F$6,NA())
意思是，如果行id<=转换后的指标值，就取第6行的值绘图，否则为na()不绘图。
指标值转换，是因为指标的数量级可能有很多情况，统一按比例转换到最大值为270（或180、90都可以，这将决定最大值的弧线绘制到哪个角度）的相应值。
把F9向右拉复制到J9，再双击填充到底，共360行。

作图步骤

以F-J列数据做雷达图，清除数据标签、网格线、刻度标签等不需要的元素，圆弧图已经出现。
选择外圈的第1条弧线，在格式化对话框-线条-箭头末端类型，设置为圆点（update：仅2013中有效，2010以下会全部变圆点，只能手动调最后点的标记了）。其余的4条弧线，只需依次选中，按下F4键，即可快速重复！Excel这么高效，你家PPT造吗？----PPT中也是可以这样做滴。
剩下的是添加分类名称以及数值。我们可以使用图例，或使用每个序列第1个数据点的数据标签，也可以直接使用文本框添加。简单起见，范例中直接使用了图例，你可以排版成自己想要的样式。完成。

现在按F9，模拟的指标数据刷新，图表会立即自动更新！这就是图表与形状的差别。

如果你是和我一样的完美主义者，可能会发现Excel图表的圆弧不够圆滑。你可以在确认数据准确、格式化完成，可以定稿的时候，把图表复制后选择性粘贴为图元文件，圆弧就变得圆滑了。但这个图元文件就和源数据断开了，数据再变怎么办？那就再复制-粘贴一次呗，不超过3秒钟。

涉及知识点
本例除了构图的思路和技巧，其他都是最基础的知识，对经常使用Excel的朋友来说应该都很熟悉。如果你是很少接触Excel的PPTer，可能需要了解：

if判断函数，index索引函数
绝对地址、相对地址、混合地址的原理和运用
雷达图
F4键重复操作

运用场景
本图适合信息图风格的报告，例如微博上营销传播用的长图等。实际企业分析工作中并不适用，所以不推荐，需要慎用。

范例下载
百度云：http://pan.baidu.com/s/1dDrH19B
