求助，怎样用MATLAB画出这个图？
茗梨箫黛
1511 7
2014-12-16
悬赏 20 个论坛币 已解决

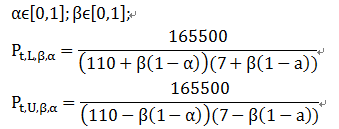

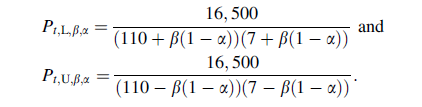

怎样运用公式 QQ图片20141216092459.png

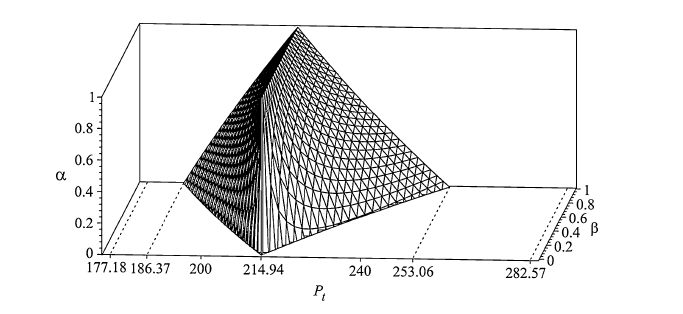

作出如下这个图：
急用！请多指教！！


原图尺寸 8.7 KB


最佳答案

magicsun 查看完整内容

Alpha=0:0.01:1; Beta=0:0.01:1; [alpha,beta]=meshgrid(Alpha,Beta); PL=165500./((110+beta.*(1-alpha)).*(7+beta.*(1-alpha))); surf(alpha,PL,beta) hold on PU=165500./((110-beta.*(1-alpha)).*(7-beta.*(1-alpha))); surf(alpha,PU,beta)
二维码

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

全部回复
magicsun
2014-12-16 09:25:35
Alpha=0:0.01:1;
Beta=0:0.01:1;
[alpha,beta]=meshgrid(Alpha,Beta);
PL=165500./((110+beta.*(1-alpha)).*(7+beta.*(1-alpha)));
surf(alpha,PL,beta)
hold on
PU=165500./((110-beta.*(1-alpha)).*(7-beta.*(1-alpha)));
surf(alpha,PU,beta)
二维码

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

magicsun
2014-12-16 16:58:19
忘了怎么倒过来了。好像点击旋转按钮即可以。
二维码

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

magicsun
2014-12-16 17:00:56
点击旋转按钮即可以实现。
二维码

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

茗梨箫黛
2014-12-16 21:31:41
magicsun 发表于 2014-12-16 17:00
点击旋转按钮即可以实现。
谢高人指点，可是请问颜色怎么变成黑色而不是彩色啊？
二维码

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

茗梨箫黛
2014-12-16 21:31:43
magicsun 发表于 2014-12-16 17:00
点击旋转按钮即可以实现。
谢高人指点，可是请问颜色怎么变成黑色而不是彩色啊？
