FineBI商业智能平台分析教程：图表切换&组合图示例

FineBI商业智能平台分析教程：图表切换

1. 描述

在创建商业智能分析时，可用图表对指标进行分析，比如说，某个分析用的坐标轴图分析指标，但是由于种种原因，需要用饼图来分析这些指标，那么是不是需要重新创建一个饼图的分析呢？很显然，不需要，FineBI商业智能平台提供了图表切换功能，只需要在统计组件属性表中切换一个图表类型就简简单单的达到了该目的。

商业智能FineBI的图表切换包括两种形式的切换，一种是各个大方面的图表切换，比如说从坐标轴图切换到饼图；另外一种是坐标轴图之间的图表切换，坐标轴图包括柱形图，堆积柱形图，折线图，面积图四种图形。

2. 示例

点击BI>我创建的，点击分析ChartDemo前面的编辑按钮，进入商业智能分析编辑界面，如下图：

2.1图表切换

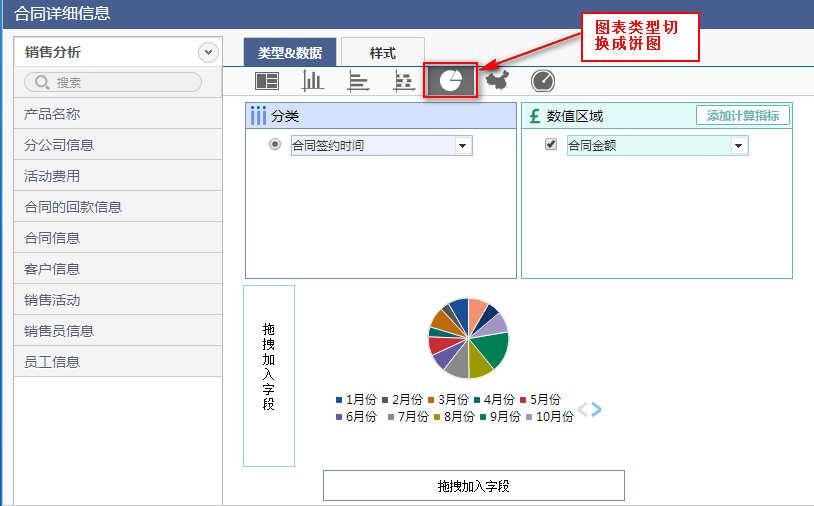

点击右上角的全屏设置按钮，进入组件属性配置界面，在类型&数据标签下面将图表类型切换成饼图，如下图：

注：切换成饼图时，系列标签会自动消失。

2.2 坐标轴图之间的图表切换

FineBI商业智能系统的坐标轴图包括柱形图，堆积柱形图，折线图，面积图，ChartDemo分析里面的坐标轴图具体来说是柱形图，下面将柱形图切换成折线图，选择左值轴标签内的数值指标字段后面的下拉选项，点击图表类型中的折线图即可，如下图：

坐标轴图之间的图表切换不仅可以实现普通的图表切换，同时可以使用该功能实现组合图，详细介绍可查看组合图示例。

FineBI商业智能平台分析教程：组合图示例

1. 问题描述

在商业智能平台FineBI图表选择的类型中并没有组合图这么一个图表类型可以选择，那么如果需要使用组合图来分析指标，该如何做呢？

2. 解决方案

在前面几个章节中介绍了FineBI商业智能平台的单指标和多指标图表，图表切换等功能，很明显，如果使用组合图，那么图表必然是多指标图表，并且图表类型只能为坐标轴图，那么我们就可以在值指标前面选择不同的坐标轴类型来实现组合图效果。

3. 示例

以ChartDemo分析为例，在ChartDemo 的基础上将坐标轴图修改成柱形图和折线图的组合图。

3.1 值指标添加

在组件属性配置界面，为右值轴绑定一个字段——回款金额，如下图：

3.2 组合图选择

点击回款金额后面的商业智能平台按钮按钮，选择图表类型，将FineBI商业智能平台回款金额的图表类型切换成折线图，如下图：

到此，FineBI商业智能组合图已经制作完成，因为组合图不存在系列标签，故系列标签中的字段不显示。

注：FineBI商业智能分析组合图中可以包含的图表类型只限于坐标轴图中的四种类型，可以任意组合。

另：FineBI商业智能分析组合图必须是多指标。

3.3 效果查看

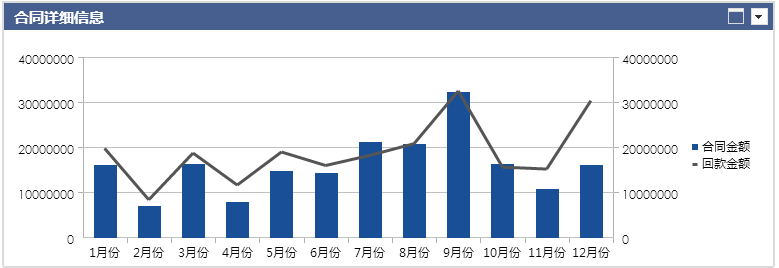

点击右上角的返回组件按钮回到即时分析页面，如下图，可以看到完整的组合图样式：
