1000论坛币求作一个图

tmdxyz

5834

收藏 2017-05-22

悬赏 1000 个论坛币已解决

前段时间看到“柳叶刀”杂志上有一篇文章（原文献见附件），其中的一个图（Figure 3）很有意思。感觉是用ggplot做的（stack column + 极坐标）。

为此我假设了一套数据（见附件），试图仿做一下（见附图）。

只可惜
（1）画不出最外头那一圈代表疾病的分类，“A,B,C...”
（2）中间那个空白的圆圈怎么画
（3）那一圈缺刻，里头的年份，不知怎么画进去
（4）那些疾病种类的文本，字号能不能缩小一些，且旋转一定的角度？因为若不然，下方有些就会显示不全。

（5）整个图形的颜色填充，能不能设定为浅色？我附图太暗了

本人初学R，实在不会，故此悬赏1000个论坛币。请您把根据您的代码所画出来的图贴上，我若觉得确实可行，就将购买您设为1000论坛币的代码。


原图尺寸 311.94 KB


原图尺寸 141.21 KB

data.rar

大小:634.05 KB

马上下载

本附件包括：

data.xlsx

paper.pdf

大小:715.89 KB

马上下载

最佳答案

cheetahfly 查看完整内容

水平所限，逐渐试错拼凑出的来的。首先，数据放在变量a中，数据变形的过程就不啰嗦了，最终变成了tidy data，共四个变量：“type”，“name”，“year”，“value”，其中前两个是factor，“year”是integer。最后的效果如下：另外，对于避免字重合的问题，我首先尝试着旋转45度，发现必然会有某个位置上的字存在着重合的风险，而且影响阅读体验，因此，我的建议是将比较短的标签放在正底部附近，人为调整一下顺序，就可 ...

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

全部回复

cheetahfly

2017-5-22 10:20:29

水平所限，逐渐试错拼凑出的来的。
首先，数据放在变量a中，数据变形的过程就不啰嗦了，最终变成了tidy data，共四个变量：“type”，“name”，“year”，“value”，其中前两个是factor，“year”是integer。

复制代码

最后的效果如下：

另外，对于避免字重合的问题，我首先尝试着旋转45度，发现必然会有某个位置上的字存在着重合的风险，而且影响阅读体验，因此，我的建议是将比较短的标签放在正底部附近，人为调整一下顺序，就可以解决该问题了。

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

zerofung

2017-5-22 16:18:21

复制代码

附件列表


原图尺寸 48.84 KB

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

zerofung

2017-5-22 16:32:57

代码里的美元符号显示不好。。。。有些细节其实还是用PS擦掉或添加，比花心思去写代码更划算，做事毕竟要考虑时间投入产出比的。针对你的问题回答一下
1.外圈分类，PS吧也只是几个字了。
2.空白圈和缺刻是通过人为增加不要的值来实现的，像上面代码那样。
3.字体大小角度当然可以改，在theme里可以慢慢调，但是由于你给的数据只有那么短，也不知道具体怎么才合适你的，所以就提供个思路。（另外你说的重叠问题，注意ggplot作图导出的时候图片大小直接影响字体的重叠，所以你要自己再试试）
4.颜色填充在scale_fill_gradient这个函数里自己改，取色我是随意的，教你个好方法，打开QQ，用Ctrl+Alt+A开启截图模式，移动到你想要的颜色地方，小框就会显示那里的RGB值，再按住ctrl，可以看“#F77400”这种值，可以直接应用到代码里

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-22 16:57:12

zerofung 发表于 2017-5-22 16:18

谢谢！但是还有一点小问题：
（1）那一圈代表疾病的分类，“A,B,C...”，怎么添加？
（2）代表年份的那个缺刻，角度好像有些歪呀？
（3）我在执行代码到前面几行，就出现了错误提示（见下面截图），不知为何？
（4）代码中有一些“%>%”是什么意思？

我把数据整理了一下，您再帮忙看看，好吗？

附件列表


原图尺寸 70.55 KB

ccc.rar

大小:3.45 KB

马上下载

本附件包括：

ccc.csv

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

zerofung

2017-5-22 17:55:08

tmdxyz 发表于 2017-5-22 16:57
谢谢！但是还有一点小问题：
（1）那一圈代表疾病的分类，“A,B,C...”，怎么添加？
（2）代表年份的那 ...

1，ABC用PS加比研究出代码怎么加更快；2，年份角度你可以仔细看看你给的lancet图也是歪的，他把空白放在第一，即十二点方向的右边，我放在最后，即十二点的左边，仅此而已；3，是我说的这个论坛美元符号显示问题，你把a和Val，a和Year中间加个美元符号就好。另外你的数据我改过列名，类型我用的英语Type，名称我用的Name，尽量避免在R里用中文。4，%>%是dplyr里面的管道操作符，有空可以研究一下dplyr，对R的学习很有帮助

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

点击查看更多内容…

tmdxyz

2017-5-23 08:26:27

cheetahfly 发表于 2017-5-23 00:20
水平所限，逐渐试错拼凑出的来的。
首先，数据放在变量a中，数据变形的过程就不啰嗦了，最终变成了tidy da ...

非常感谢您。现在您这个图形几乎完美。但是我还有两个小小的问题：
（1）那个空白的放年份字符的缺刻，稍微有些宽，请问在哪个地方调节？请原谅我有一点强迫症
（2）您这个code太复杂了，我实在是蒙圈了。不过，这不是您的问题，是因为我太小白了
（3）您做这个图所依据的数据文件是哪一个？
（4）待我重复一下您的代码，再把您的设为精彩回复哈。请稍等

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 08:57:33

在美元符号之前的那一个语句
a <- df %>% gather(key = "Year", value = "Val", - c(Type, Name))
就出现了这个错误提示
Error in eval(expr, envir, enclos) : object 'Type' not found

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 09:01:47

唉，回复您的问题，还需要其他一些麻烦的手续？
您现在画的这个图，几乎完美。但是：
（1）那个空白的缺刻，其宽度怎么调节，语句在什么地方呀？
（2）总的来说，您这个code实在是让我蒙圈。我原以为ggplot+coord_polar就可以了呢
（3）您作这个图，用的是哪一个数据呢？

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

cheetahfly

2017-5-23 09:48:39

*****xyz 发表于 2017-5-23 09:01
唉，回复您的问题，还需要其他一些麻烦的手续？
您现在画的这个图，几乎完美。但是：
（1）那个空白的缺刻 ...

我不知道你是问的我还是楼上那位，我从自己的角度回答一下：
我的数据是你最开始的数据；
调节圆圈的缺口宽度和相对角位置，主要靠两个函数：
scale_x_discrete(expand = c(0, 1.5)) # 留出缺口
coord_polar(start = pi/360*15.5) # 保持一边竖直
这个图为什么代码这么多，因为它不是统计研究中的标准统计图表，而是将结果展示的商业个性图表，是需要花时间来细细调整，以达到自己想要的效果。

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 10:24:11

最后一个问题。由于您的代码比较复杂，我一下子也学不会。我现在仿照您第一次回答我的那段代码，没有用tidyverse的包，而仅仅用ggplot2，采用以下代码
ggplot(dat)+geom_tile(aes(x=type,y=year,fill=death))
+ylim(c(2001,2014.5))
+annotate("text",x="e1",y=2004:2013,label=as.character(2004:2013))
+labs(x=NULL,y=NULL)+coord_polar()+theme_classic()
+theme(axis.line=element_blank(),axis.text.y=element_blank(),axis.ticks=element_blank())
+coord_polar(theta="x")
+scale_fill_gradient(high="#F77400",low="yellow",na.value="green")
得到的图形是歪的（我指的是年份那一圈缺刻）。请问，仅就我这一段代码而言，修改哪个地方，能使其扶正？

附件列表


原图尺寸 291.38 KB

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

cheetahfly

2017-5-23 10:35:00

tmdxyz 发表于 2017-5-23 10:24
最后一个问题。由于您的代码比较复杂，我一下子也学不会。我现在仿照您第一次回答我的那段代码，没有用tidy ...

好像你现在还没有意识到，前后有两个人回答了你的问题

anyway......
我现在的网络看不到图，不知道你具体所指，如果是圆圈的角度要调整的话，主要调：
coord_polar(theta="x") ——> coord_polar(theta = "x", start = pi / 360 * 15.5)
最后一个数字不断微调，可以把图摆正。

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 14:43:02

cheetahfly 发表于 2017-5-23 09:48
我不知道你是问的我还是楼上那位，我从自己的角度回答一下：
我的数据是你最开始的数据；
调节圆圈的缺 ...

在美元符号之前的那一个语句
a <- df %>% gather(key = "Year", value = "Val", - c(Type, Name))
就出现了这个错误提示
Error in eval(expr, envir, enclos) : object 'Type' not found

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 14:43:34

cheetahfly 发表于 2017-5-23 10:35
好像你现在还没有意识到，前后有两个人回答了你的问题
anyway......
我现在的网络看不到图，不知 ...

在美元符号之前的那一个语句
a <- df %>% gather(key = "Year", value = "Val", - c(Type, Name))
就出现了这个错误提示
Error in eval(expr, envir, enclos) : object 'Type' not found

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

cheetahfly

2017-5-23 15:00:25

tmdxyz 发表于 2017-5-23 14:43
在美元符号之前的那一个语句
a % gather(key = "Year", value = "Val", - c(Type, Name))
就出现了这个 ...

这是提示你没有“Type”这个变量名，你检查一下，是不是大小写错误？

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 15:21:21

cheetahfly 发表于 2017-5-23 15:00
这是提示你没有“Type”这个变量名，你检查一下，是不是大小写错误？

这个是来自于你自己的语句呀。

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 15:26:30

cheetahfly 发表于 2017-5-22 10:20
水平所限，逐渐试错拼凑出的来的。
首先，数据放在变量a中，数据变形的过程就不啰嗦了，最终变成了tidy da ...

“数据放在变量a中”，这句话对应的语句在哪里呢？为什么我在运行你的代码是，会提示找不到“a”呢

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 15:26:38

cheetahfly 发表于 2017-5-22 10:20
水平所限，逐渐试错拼凑出的来的。
首先，数据放在变量a中，数据变形的过程就不啰嗦了，最终变成了tidy da ...

“数据放在变量a中”，这句话对应的语句在哪里呢？为什么我在运行你的代码是，会提示找不到“a”呢

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 15:39:51

zerofung 发表于 2017-5-22 16:18

虽然没有给你最佳回复，但是你也了我许多帮助。请你随便设置一个附件及其论坛币价格，我来购买吧。以示感谢

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

cheetahfly

2017-5-23 15:57:39

tmdxyz 发表于 2017-5-23 15:26
“数据放在变量a中”，这句话对应的语句在哪里呢？为什么我在运行你的代码是，会提示找不到“a”呢

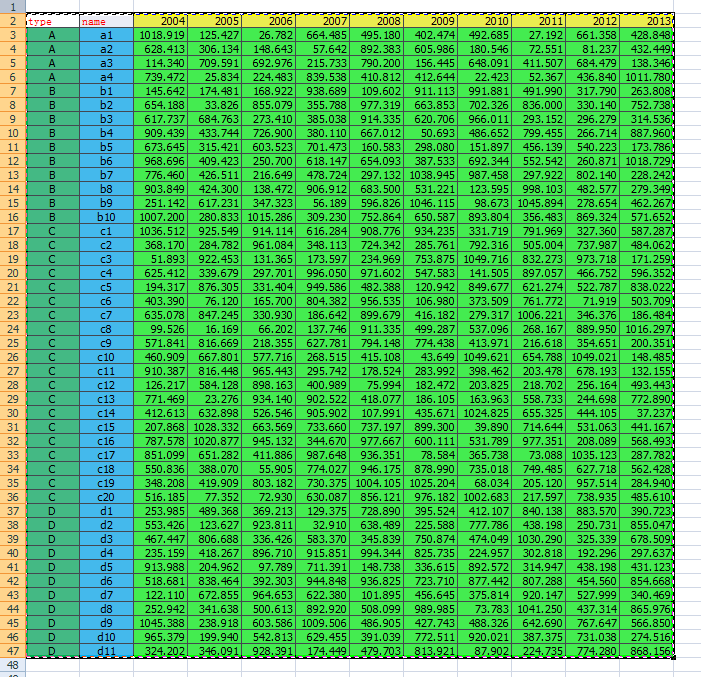

我先将Excel中的数据变成下面的形式，注意我的变量名都是小写，我一般不主动用大小写混合。

然后，我用Crl+C将数据区域的单元格全部复制。
然后打开RStudio，输入代码：

复制代码

a就是这样来的了。

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 16:56:15

cheetahfly 发表于 2017-5-23 15:57
我先将Excel中的数据变成下面的形式，注意我的变量名都是小写，我一般不主动用大小写混合。

然后，我用 ...

谢谢。这会儿按照您告诉我的，我也大体做出来了，尽管我还是不懂代码里所含的意思。

现在还有一个问题，就是我做出来的图，legend离图形过于近了（见附图），该怎么让它稍微远离一些？

附件列表


原图尺寸 284.15 KB

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

cheetahfly

2017-5-23 17:08:18

tmdxyz 发表于 2017-5-23 16:56
谢谢。这会儿按照您告诉我的，我也大体做出来了，尽管我还是不懂代码里所含的意思。

现在还有一个问题 ...

代码中的这一句：
legend.justification = c(-1, 1.5),
是微调legend的位置的，你可以自己微调一下。
另外，将图片另存为PDF格式后再截图，比直接存图或者直接截图的质量要高很多。

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 17:14:05

cheetahfly 发表于 2017-5-23 17:08
代码中的这一句：
legend.justification = c(-1, 1.5),
是微调legend的位置的，你可以自己微调一下。

再次感谢。又有新问题：
我把代表疾病的name换成真正的名字以后（见截图10.jpg），然后全部复制，再利用语句
a <- tbl_df(read.table("clipboard", header = TRUE))
发现又有新的出错提示（见截图11.jpg）
“Error in scan(file = file, what = what, sep = sep, quote = quote, dec = dec, :
line 4 did not have 13 elements”

请问我该怎么办？

附件列表


原图尺寸 20.1 KB


原图尺寸 82.44 KB

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

tmdxyz

2017-5-23 17:20:46

zerofung 发表于 2017-5-22 16:18

您好！我利用您的代码，若果把这些疾病名称（a1,a2...d11）换成真正的名称（Leptospirosis,ECM,NT,Rabies,AD），那么画出来的图形，这些名称会自动按照字母顺序排列（AD,ECM,Leptospirosis,NT,Rabies）。可是我不想这样。该怎么办？

扫码加我拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

cheetahfly

2017-5-23 17:26:57

*****xyz 发表于 2017-5-23 17:14
再次感谢。又有新问题：
我把代表疾病的name换成真正的名字以后（见截图10.jpg），然后全部复制，再利用 ...

这是由于你的单元内容中含有空格造成的。
我们私聊吧，不要在这里“盖楼”了。
