另外
不管你用什么画的
能给出代码么
如果是R， 加入公式我自己会的

谢谢

我的图形只是像你的图，应为没有你的原数据，只是参照你图形的样子用最简单的方法画了一个。
a<-c(0,1,2,3,4,5,6,-1,0,1,2,3,4,5)
b<-c(-1,0,1,2,3,4,5,0,1,2,3,4,5,6)
plot(b,a,type="n",axes = F,xlab=".",ylab=".")
abline(h = -1:4, v = -1:5, col = "lightgray", lty=3)
abline(h=0, v=0)
abline(1,1,col="red")
abline(-1,1,col="blue")
segments(1.5,0,1.5,2.5,lty=2)
segments(0,0.5,1.5,0.5,lty=2)
segments(0,2.5,1.5,2.5,lty=2)
segments(0,0.5,-0.5,0.5)
segments(-0.5,0.5,-0.5,2.5)
segments(0,2.5,-0.5,2.5)
segments(3.5,0,3.5,4.5,lty=2)
segments(5.5,4.5,0,4.5,lty=2)
segments(5.5,0,5.5,4.5,lty=2)

非常感谢

你【完全】正确

本来就没有原始数据

因为是一张草图

我的project

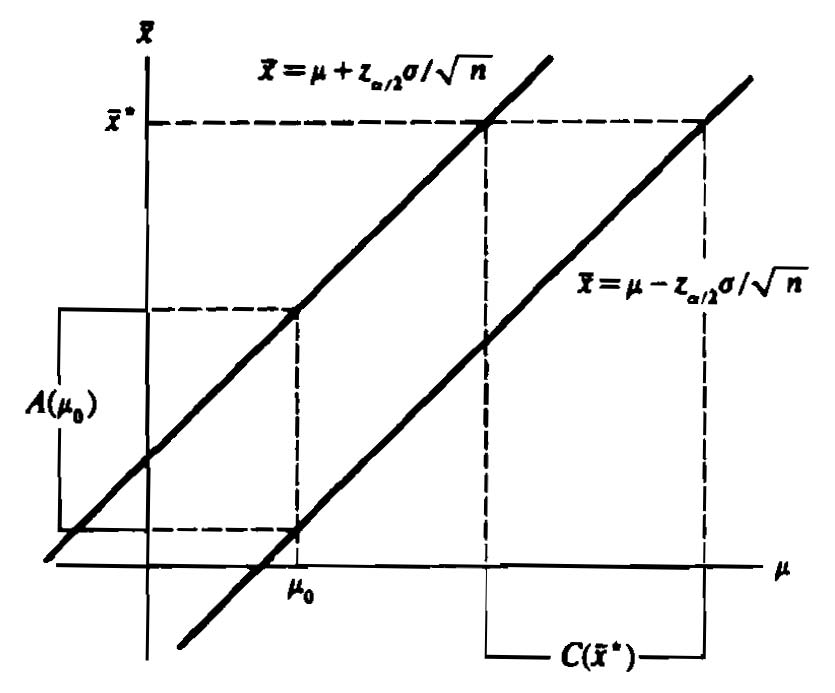

constructing confidence interval by inverting hypothese tests


参考书里面的一张图

我想加入到latex里面

所以要用R或者随便什么软件画个 矢量图 出来就可以了


谢谢

latex的话可以用pstrick画图
http://www.tug.org/PSTricks/main.cgi?file=examples

加公式的话直接用text这个命令吧，

要标上根号，平方，分号等需要调用一些复杂的命令。

latex有很多作图插件

我pstrick从来没用过

只用过asymptote

所以还是免了

R还是经常要用的

sqrt
^2

frac(a,b)

根本不复杂

text(x, y, expression())   将公式放在expression里面就搞定啦
