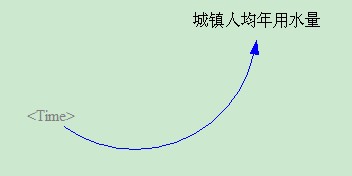

经过六楼的提示和自己的摸索,困扰多日的问题终于解决了,现将带有隐含变量time的变量方程编辑过程总结如下:1、绘制流图

2、设置时间变量的范围model——>Settings

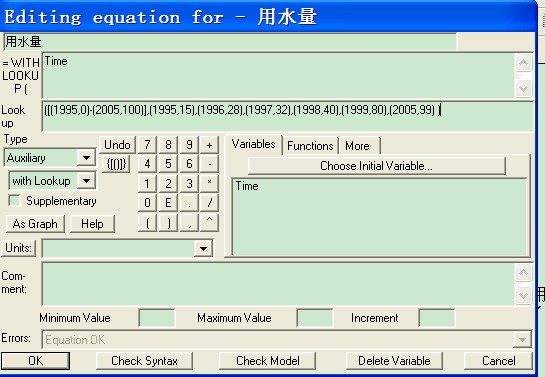

3、为变量“用水量”编辑方程

4、变量Type的设置如上图所示,并将隐含变量time加载到“=WITH LOOLUP(”中,
5、点击As Graph

6、首先,设置X-max,然后设置X-min,然后设置Y-max和Y-min,如上图所示;
7、在input中输入时间,output中输入不同时间所对应的输出变量值(用水量),一路点击ok即可;
8、仿真结果如下:
