产品品牌：永嘉微电/VINKA

产品型号：VK16D32

封装形式：SSOP24/QFN24

概述

VK16D32是一种恒流数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、LED 恒流驱动模块等电路。可以通过寄存器配置，调节扫描的位数，从而获得更大的单点驱动电 流。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳极，GRID脚接LED阴极，可支持 8SEGx1GRID到8SEGx12GRID的点阵LED显示面板。采用SSOP24的封装形式，适用于小型LED 显示屏驱动。

相较于传统的 LED 显示面板驱动芯片，当点亮的 LED 数量变化或者输入电压变化时，单 颗 LED 电流会发生变化，从而会影响显示亮度；而采用了恒流设计，当显示模式配置好后， 每颗 LED 的电流就恒定不变，不会因点亮的 LED 数量变化和输入电压变化而产生波动。 LJQ1906

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 8个SEG脚，12个GRID脚（显示位数可调1到12位）

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• I2C通讯接口

• 8级整体亮度可调（SEG恒流设置8级）

• 内置显示RAM为8x12位

• 内置上电复位电路 • 输出恒流

• 驱动电流大，适合高亮显示场合

• 封装 SSOP24L(150mil）(8.65mm×3.90mm PP=0.635mm）

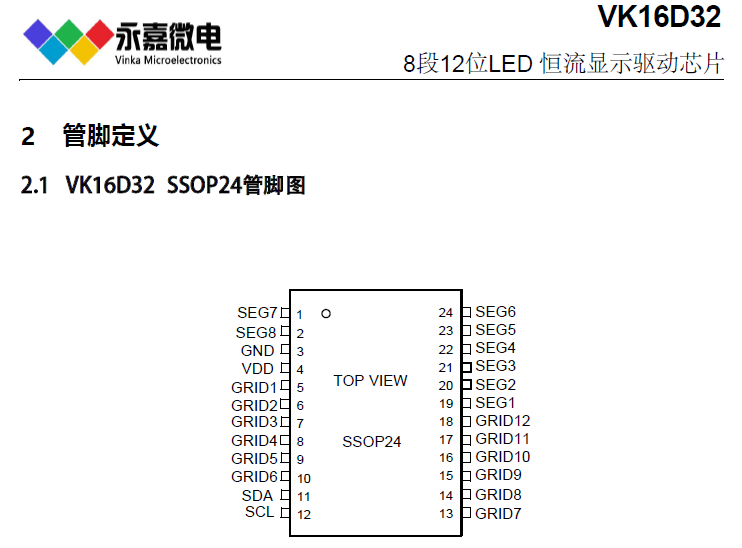

内存映射的LED控制器及驱动器

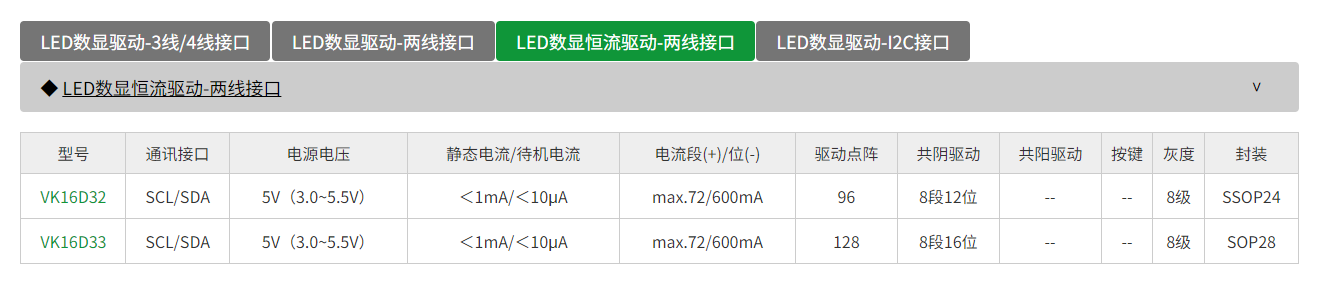

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28   恒流驱动
