产品品牌：永嘉微电/VINKA
产品型号：VK1616

封装形式：SOP16/DIP16

概述

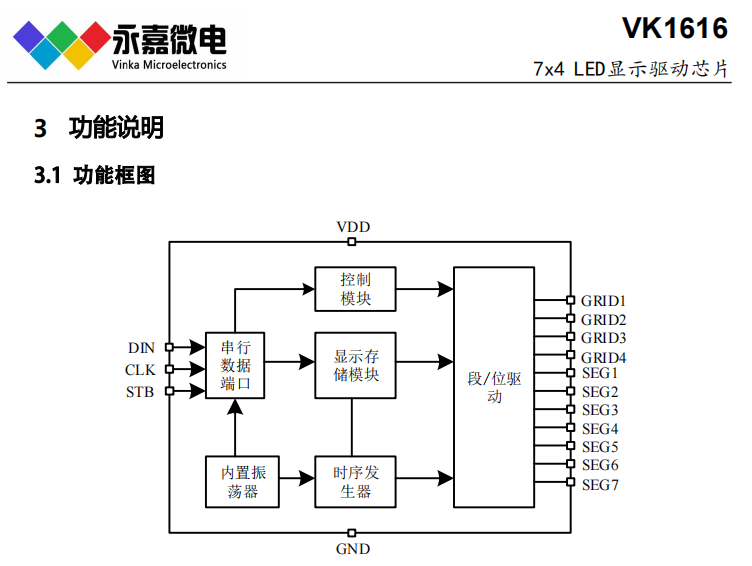

VK1616是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据 锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持7SEGx4GRID 的点阵LED显示面板。采用SOP16/DIP16的封装形式。LJQ2040

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 7个SEG脚，4个GRID脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 3线串行接口

• 8级整体亮度可调

• 显示模式为7段x4位

• 内置上电复位电路

• 抗干扰能力强

• 封装封装

SOP16(150mil)(9.90mm × 3.90mm PP=1.27mm)

DIP16 (250mil) (19.4mm x 6.4mm PP=2.54mm)

应用

电源保护器、电压保护器、欠压保护器、限流保护器、过压保护器、电源监视器、相序保护器、过欠压保护器、电压继电器；数字式电流保护继电器  单相电流保护器  三相电流保护器  单相电压保护器   三相电压保护器  直流电压保护器  直流电流继电保护器   单相智能仪表  三相智能仪表   直流智能仪表  电机保护器  电流变送器   电压变送器

内存映射的LED控制器及驱动器

VK1637    3.0～5.5V   驱动点阵：48    共阴驱动：6段8位   共阳驱动：8段6位        通讯接口：CLK/DIO

静态电流/待机电流：--/--            按键：8*2   封装：SOP20/DIP20

VK1616    3.0～5.5V   驱动点阵：28    共阴驱动：7段4位   共阳驱动：4段7位        通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP16/DIP16       抗干扰能力强

VK1618    3.0～5.5V   驱动点阵：35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位

共阳驱动：7段5位；6段6位；5段7位；4段8位         通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：5*1   封装：SOP18/DIP18       抗干扰能力强

VK1620B   3.0～5.5V   驱动点阵：48/45/40      共阴驱动：8段6位；9段5位；10段4位

共阳驱动：6段8位；5段9位；4段10位                  通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP20             抗干扰能力强

VK1624    3.0～5.5V   驱动点阵：77/72/65/56   共阴驱动：11段7位；12段6位；13段5位；14段4位

共阳驱动：7段11位；6段12位；5段13位；4段14        通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP24/DIP24       抗干扰能力强

VK1S68C   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：SSOP24            抗干扰能力强

VK1Q68D   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：QFN24             抗干扰能力强

VK1668    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP24/SSOP24      抗干扰能力强

VK1628    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP28             抗干扰能力强

VK1S38A   3.0～5.5V   驱动点阵：64     共阴驱动：8段8位    共阳驱动：8段8位   通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/--         按键：8*3   封装：SSOP24            抗干扰能力强

VK1638    3.0～5.5V   驱动点阵：80     共阴驱动：10段8位    共阳驱动：8段10位   通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/--         按键：8*3   封装：SOP28             抗干扰能力强

VK1629    3.0～5.5V  驱动点阵：128  共阴驱动：16段8位   共阳驱动：8段16位   通讯接口：CLK/STB/DIN/DOUT

静态电流/待机电流：＜5mA/-- 按键：8*4   封装：LQFP44(QFP44正方形)；   抗干扰能力强

VK1629A   3.0～5.5V   驱动点阵：128     共阴驱动：16段8位    共阳驱动：8段16位   通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/--         按键：---   封装：SOP32             抗干扰能力强

VK1629B   3.0～5.5V   驱动点阵：112     共阴驱动：14段8位    共阳驱动：8段14位   通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/--         按键：8*2   封装：SOP32             抗干扰能力强

VK1629C   3.0～5.5V   驱动点阵：120     共阴驱动：15段8位    共阳驱动：8段15位   通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/--         按键：8*1   封装：SOP32             抗干扰能力强

VK1629D   3.0～5.5V   驱动点阵：96      共阴驱动：12段8位    共阳驱动：8段12位   通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/--         按键：8*4   封装：SOP32             抗干扰能力强

VK6932    3.0～5.5V   驱动点阵：128     共阴驱动：8段16位    共阳驱动：16段8位   通讯接口：CLK/STB/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP32             抗干扰能力强
