产品品牌：永嘉微电/VINKA
产品型号：VK3602XS

封装形式：SOP8

概述

VK3602XS具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有 较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了2路锁存输出功能,可通过IO脚选择输出电平。芯片内部采用特殊的集成电路，具 有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯 片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO 输出的应用提供了一种简单而又有效的实现方法。LJQ3222

特点

• 工作电压 2.4-5.5V

• 待机电流8uA/3.0V

• 工作电流60uA/3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应间时 工作模式 60mS ，待机模式160m

• CMOS锁存输出，可通过AHLB脚选择上电输出低电平还是高电平

• 无触摸4S进入待机模式

• CS脚接对地电容调节灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）

• 上电0.25S内为稳定时间，禁止触摸

• 抗电源干扰及手机干扰特性好，EFT 大于±2KV

• 封装 SOP8（150mil)((4.9mm x 3.9mm PP=1.27mm)

电容式触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB    工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/
锁存输出    最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：SOT23-6；DICE/DIE   裸片(绑定COB)    低功耗
VKD223B     工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/锁存输出      最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：SOT23-6    低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/
锁存输出    最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：DFN6(2*2超小体积)  低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/锁存输出      最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6    低功耗

VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6    低功耗/长按16S复位

VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V)     感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式46ms @VDD=3V                  封装：DFN6(2*2超小体积) 长按16S复位

VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)   感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V    封装：DFN6(2*2超小体积)

低功耗/长按16S复位

VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V)      感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式46ms @VDD=3V                     封装：SOT23-6    长按16S复位

VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V)      感应通道数：1    输出方式：开漏

输出(低有效)   最长响应时间快速模式46ms @VDD=3V                  封装：SOT23-6    长按16S复位

——————————————————————————————————————————————————
VKD232C     工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：2    输出方式：直接
输出(低有效)   最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗/长按16S复位

VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：2    输出方式：直接/锁存输出       最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V  封装：SOP8       低功耗

VKD104BR-3H/VKD104CR-3H  工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)  感应通道数：3    输出方式：直接/锁存输出       最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V  封装：SOP8       低功耗

VKD104      工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：4    输出方式：直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V  封装:DICE/DIE裸片(绑定COB)        低功耗；可选择长按16S复位/不复位

VKD104BC/CC  工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：4    输出方式：直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V   封装:SOP16      低功耗；可选择长按16S复位/不复位

VKD104CB/SB  工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：4    输出方式：直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V   封装:SSOP16      低功耗；可选择长按16S复位/不复位

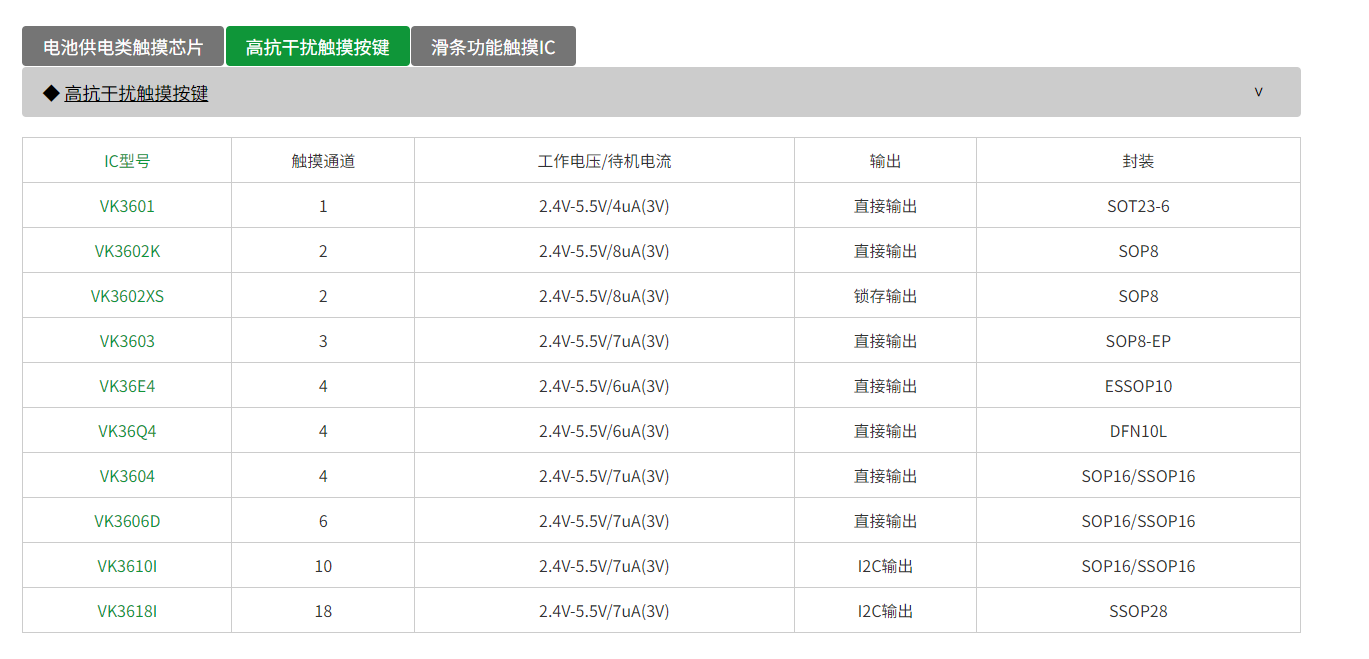

抗干扰低功耗触控IC-高性价比系列
VK3601      工作电压/待机电流：2.4V-5.5V/4μA(3V)         感应通道数：1      输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOT23-6
VK3601SS-1  工作电压/待机电流：2.4V-5.5V/3μA(3V)         感应通道数：1      输出方式：---
抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光           封装：SOP8/DIP8
VK3602XS    工作电压/待机电流：2.4V-5.5V/8μA(3V)         感应通道数：2    输出方式：锁存输出

抗干扰/待机电流小，抗电源及手机干扰                             封装：SOP8

VK3602K/KA  工作电压/待机电流：2.4V-5.5V/8μA(3V)         感应通道数：2    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰                             封装：SOP8

VK3603      工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：3    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：ESOP8

VK3604A     工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：4    输出方式：直接/锁存输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16

VK3604B     工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：4    输出方式：直接/锁存输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SSOP16

VK36E4      工作电压/待机电流：2.4V-5.5V/6μA(3V)         感应通道数：4    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：ESSOP10

VK36Q4      工作电压/待机电流：2.4V-5.5V/6μA(3V)         感应通道数：4    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：DFN10(3*3超小体积)

VK3606D     工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：6    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16

VK3610I      工作电压/待机电流：2.4V-5.5V/9μA(3V)            感应通道数：10     输出方式：I2C输出

抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度                   封装：SOP16

适用开关电源触摸IC系列

(

永嘉微电/VINKA原厂

-FAE

技术支持

，

主营LCD

驱动IC；

LE

D

驱动IC

；

触摸IC

； LDO稳压IC； 水位检测IC)

触摸触控芯片、触摸感应芯片、触摸检测芯片、触控感应芯片、触控检测芯片、电容式触摸芯片、电容式触控芯片、触摸芯片、触控芯片、单键触摸、单键触控、触摸触控IC、触摸感应IC、触摸检测IC、触控感应IC、触控检测IC、电容式触控IC、电容式触摸IC、触摸IC、触控IC、触摸按键、触摸调光、触控按键、触控调光、触控滑条、触摸滑条、专业触摸芯片、触摸方案、触摸感应芯片原厂、触摸感应方案原厂、触感触控方案原厂、触控触感方案原厂、电容式触控IC原厂、电容式触控IC原厂、触摸感应IC原厂、单键/单通道触摸芯片、2/两键触摸触控芯片；

3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20键触摸芯片、抗干扰水位检测、抗干扰液位检测、抗干扰液体检测、抗干扰水检IC、抗干扰水检芯片、水位检测芯片、水位检测IC、液位检测芯片、液位检测IC、液体检测芯片、液体检测IC、水位液位检测芯片、水位液位检测IC、液位水位检测芯片、液位水位检测IC

注：具体参数请以最新PDF为准，型号众多未能一一介绍，欢迎索取PDF/样品。
