无论是企业业务流程的梳理优化，还是信息系统的开发设计，业务流程图和数据流程图都扮演着极为重要的角色。然而，不少小伙伴对这两者的区别与联系却不是十分清楚。今天，就让我们一同深入探究一下，助力大家在工作中更好地运用它们。

01、业务流程图：业务运作的可视化指南

业务流程图，从本质上讲，是对企业业务活动的一种直观呈现。

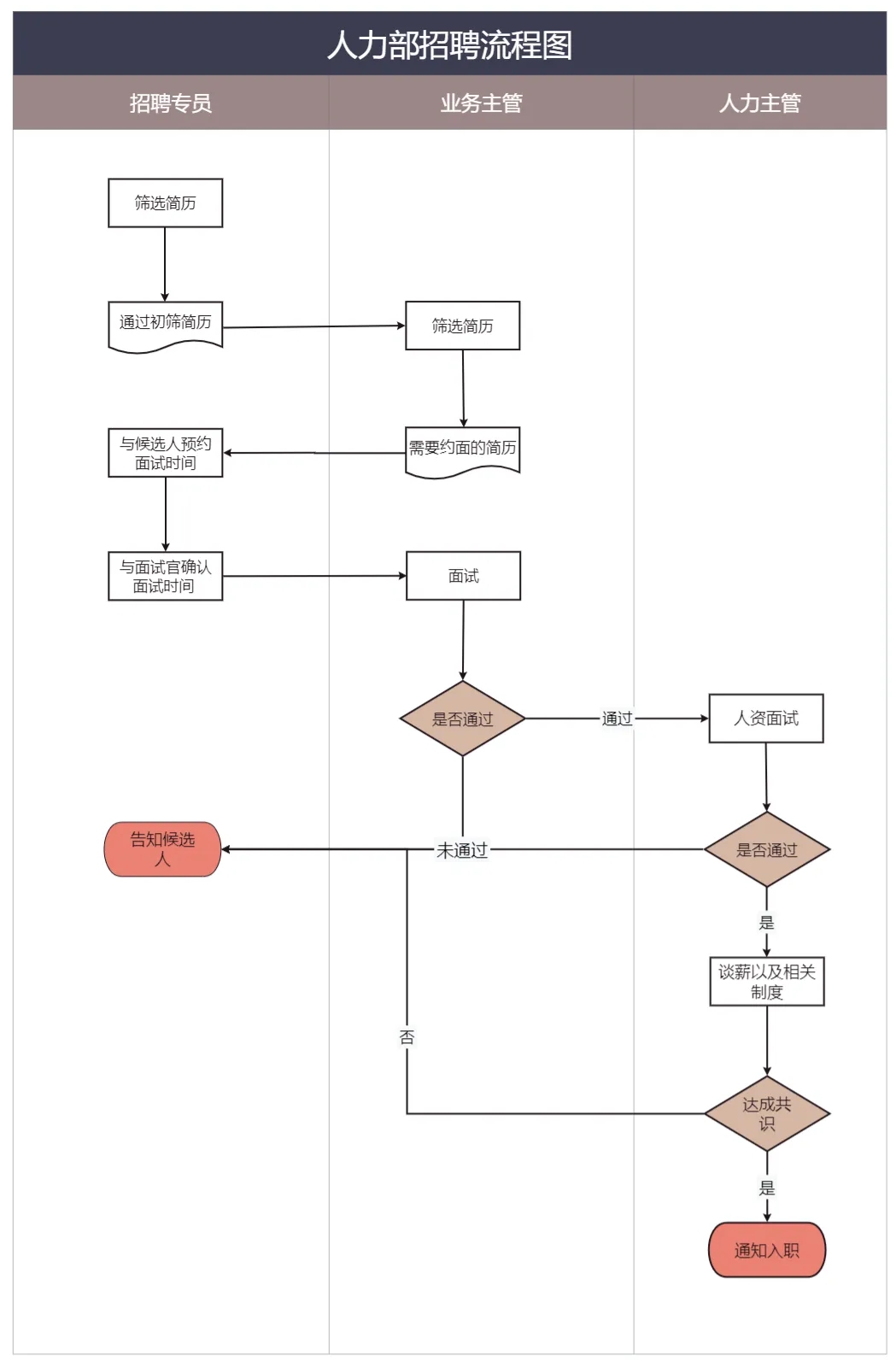

活动步骤（矩形框）：每一个矩形框代表一个具体的业务活动。比如在企业的招聘流程中，“发布招聘信息”“筛选简历”“组织面试” 等都是不可或缺的活动步骤，它们按照一定的顺序依次排列，构成了招聘业务的核心流程。

角色分工（圆形或椭圆形）：明确各个业务活动由哪些部门或人员负责执行。在上述招聘流程中，“人力资源部门” 负责发布招聘信息、筛选简历，而 “用人部门” 则主要参与面试环节，不同的角色各司其职，协同推进业务的进展。

流程走向（箭头线）：箭头线指示业务活动的先后顺序。从发布招聘信息开始，沿着箭头方向，依次指向筛选简历、组织面试等后续环节，让整个业务流程的脉络清晰可见。

决策判断（菱形框）：当业务流程中出现需要根据不同条件进行不同处理的情况时，菱形框就发挥作用了。例如在面试环节后，根据面试结果判断是否录用候选人，如果录用则进入后续的入职手续办理流程，如果不录用则可能需要重新筛选简历或调整招聘要求。

02、数据流程图：数据流转的逻辑蓝图

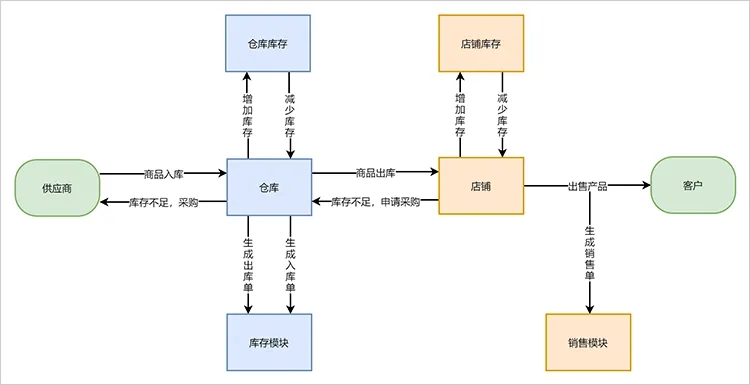

数据流程图则聚焦于数据在系统中的 “旅行轨迹”，它更像是一张数据世界的导航图，展示数据是如何在不同的系统组件之间流动、处理和存储的。

（一）构成要素

外部实体（矩形）：代表系统之外与系统有数据交互的源头或终点。以电商系统为例，“顾客” 作为外部实体，向系统提交订单数据，而 “物流公司” 则接收系统发出的发货信息等数据。

数据处理（圆形或圆角矩形）：表示对数据进行的各种操作，如在订单处理系统中，“计算订单金额”“验证支付信息” 等都是典型的数据处理过程。这些处理过程是数据在系统中发生变化和转换的关键环节。

数据存储（平行线）：用于存放数据的地方，像 “订单数据库”“商品库存数据库” 等。数据在系统的运行过程中，会在不同的数据存储之间流动，进行读取、写入和更新操作。

数据流（箭头）：明确地指示数据的流动方向。从顾客提交订单开始，订单数据就沿着数据流的方向，依次经过各个数据处理环节，最终可能存储到订单数据库中，或者流向物流系统等外部实体。

（二）用途价值

系统分析与设计

在信息系统开发的初期，数据流程图能够帮助系统分析师和设计师深入理解系统的数据处理需求。

数据管理与集成

在企业日益复杂的数据环境中，数据流程图有助于梳理数据在不同系统之间的流转关系。当企业进行数据整合、构建数据仓库或者实现系统集成时，数据流程图能够清晰地展示数据的来源、去向以及在各个环节中的转换方式，从而确保数据的一致性、准确性和完整性，提高数据管理的效率和质量。

数据安全与隐私保障

通过分析数据流程图，可以发现哪些数据处理环节涉及敏感信息的传输或存储，从而针对性地制定数据安全策略，加强数据加密、访问控制等安全措施，保障企业数据资产的安全与隐私。

掌握业务流程图与数据流程图，是迈向专业 IT 领域的重要一步。如果你渴望深入学习相关知识，提升自己在业务流程管理和信息系统开发方面的能力，考取CDA数据分析师认证不失为一种绝佳途径。CDA数据分析师认证不仅能系统地强化你的知识体系，还能在求职晋升中为你增添有力筹码，让你在竞争激烈的职场中脱颖而出，开启更广阔的职业前景！

随着各行各业进行数字化转型，数据分析能力已经成了职场的刚需能力，这也是这两年CDA数据分析师大火的原因。和领导提建议再说“我感觉”“我觉得”，自己都觉得心虚，如果说“数据分析发现……”，肯定更有说服力。想在职场精进一步还是要学习数据分析的，统计学、概率论、商业模型、SQL，Python还是要会一些，能让你工作效率提升不少。备考CDA数据分析师的过程就是个自我提升的过程，CDA小程序资料非常丰富，包括题库、考纲等，利用好了自学就能考过。

扫码CDA认证小程序，开启数据分析师刷题

03、两者对比

虽然业务流程图和数据流程图都与业务和系统相关，但它们的侧重点却有着明显的区别。

业务流程图更侧重于业务活动的顺序、角色的参与以及业务规则的体现，它是从业务的实际操作层面出发，让人们能够直观地了解业务是 “怎么做” 的。

而数据流程图则更关注数据的流动、处理和存储，是从数据的角度来描述系统的逻辑架构，揭示数据在系统中是 “如何被处理和流转” 的。

业务流程图和数据流程图在企业业务流程管理和信息系统开发中都有着不可替代的作用。只有深入理解它们的区别与联系，并熟练掌握它们的绘制和应用方法，才能在业务流程优化、系统设计开发以及数据管理等工作中做到游刃有余，为企业的数字化转型和高效运营提供有力的支持。
