基础绘图系统

高级功能：plot( ),barplot( ),boxplot(),datchart( ),hist( ),monthplot( ),pie( ),profile.plot( ),

radial.pie(),radial.plot( )

低级功能：points( ),lines( )

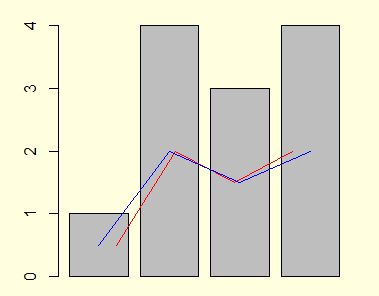

示例：

par(bg="lightyellow")  #设置背景色

y<-c(1,4,3,4)

line<-y/2

bp<-barplot(y) #bp 0.7 1.9 3.1 4.3

lines(line,col="red") #将图形叠加在已存在图形上

lines(bp,line,col="blue")

图形参数设置

par() 大约有80个参数设置可调整

1.  bg背景设置

par() 整个图形的背景颜色

plot() 以指定颜色绘制单个符号

2.  adj调整文本元素的方向0_1即left_right

text()  mtext() title()

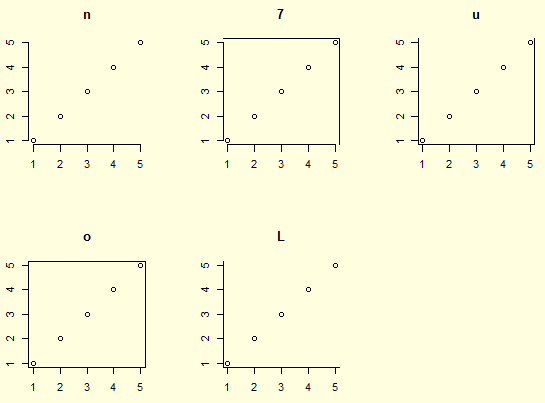

3.  bty图形的边框类型

4.  cex文本符号大小设置

cex.axis，cex.lab，cex.main，cex.sub 坐标轴和标签的文本符号大小设置

5.  col数据集的颜色设置

col.axis，col.lab，col.main，col.sub 坐标轴和标签的颜色设置

6.  family字体设置

7.  fg前景色

8.  lty() 线型

9.   pch()

... ...

图形空白设置

绿色 数据区域；红色内边缘 mai；黄色外边缘 omi

注：关于整个图形的标签可以使用mtext()函数和outer=T置于外边缘。

更复杂的组装和布局

mforw mfcol将图形输出划分为多个行和列

代码

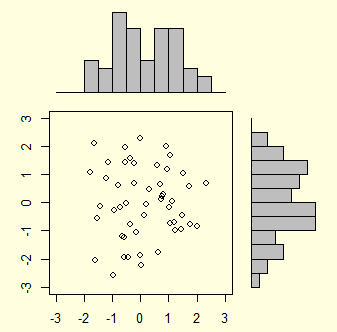

nf<-layout(matrix(c(2,0,1,3),2,2,byrow=TRUE), c(3,1),c(1,3), TRUE)

layout函数的用法：layout.show(nf)可显示当前布局横向3：1，纵向3：1

matrix函数中的非零数字仅代表顺序，0表示空缺不绘制图形

#将xy值控制在-3至+3之间

x<- pmin(3, pmax(-3,stats::rnorm(50)))

y<- pmin(3, pmax(-3,stats::rnorm(50)))

xhist<- hist(x,breaks=seq(-3,3,0.5), plot=FALSE)

yhist<- hist(y,breaks=seq(-3,3,0.5), plot=FALSE)

top<- max(c(xhist$counts,yhist$counts))  #频数最大值

par(mai=c(1,1,0.2,0.2)) #上左方向的内边缘0.2

plot(x, y, xlim=c(-3,3),ylim=c(-3,3), xlab="", ylab="")

par(mai=c(0,1,0.2,0.2))  #下方向的内边缘0

barplot(xhist$counts, axes=FALSE,ylim=c(0, top), space=0)

par(mai=c(1,0,0.2,0.2))  #左方向的内边缘为0

barplot(yhist$counts, axes=FALSE,xlim=c(0, top), space=0, horiz  =TRUE)

###########

nf<-layout(matrix(data=c(1,2,3,4,5),nrow=1,ncol=5),

       widths=c(2,1,1,1,1),heights=c(1,1))

par(mai=c(0.5,1,0.5,0),omi=c(0.25,0.25,0.25,0.25))

layout.show(nf)

x<-rnorm(50)

y<-rnorm(50)

plot(x,y,axes=F,col=1,xlim=c(-3,3),ylim=c(-3,3),xlab="",ylab="y–axis–\nlabel")

axis(1) #下

axis(2) #左

box(lty='solid',col='darkgrey')

par(mai=c(0.5,0,0.5,0))

for (i in 2:5)

{

x<-rnorm(50)

y<-rnorm(50)

plot(x,y,axes=F,col=i,xlim=c(-3,3),ylim=c(-3,3),xlab="")

if (i %% 2 == 0) {axis(3)} else {axis(1)} #偶数上坐标轴/奇数下坐标轴

box(lty='solid',col='darkgrey')

}

字体内嵌

待续…
