1.      塑胶模具变向行位的延迟抽芯结构设计研究

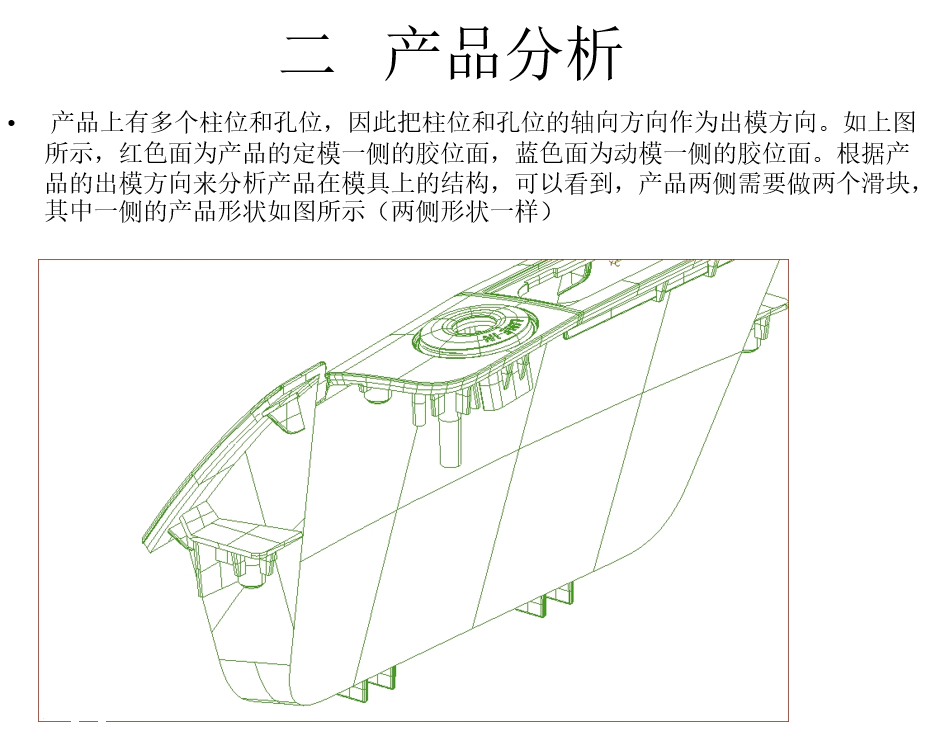

1.1   产品分析

1.2   抽芯结构原理分析

1.3   动作顺序说明

1.4   运动行程计算

1.5   模具大致结构

2.      塑胶模具各种行位的设计注意事项

2.1斜撑销块的动作原理及设计要点

2.2 斜撑梢锁紧方式及使用场合

2.3 拔块动作原理及设计要点

2.4 ‧滑块的锁紧及定位方式

………….

3. 模具设计中的注意事项，设计一套模图的基本顺序如下：

3.1.拿到客户的3D,确定好材料，缩水；

3.2.放好缩水确定好排位，分内模, 确认好模仁大小；

3.3.画模具结构，如行位，斜顶。

3.4.确认模胚大小，高度 ；尽量调标准的模胚;

3.5.完善模具结构，如行位，斜顶。

3.6.完善模仁内部结构，如镶件，镶针。

3.7.画流道，包括定位圈，唧嘴，进胶点，最好也将K.O镶件或孔画出。

3.8.布置顶针；

3.9.做运水，如前，后模运水，镶件运水，行位，斜顶运水。

3.10. 附属部件，如撑头，限位块，垃圾钉，锁模块，（吊模桥，模脚, 隔热板），撬模亢，排气槽。
