现场可编程门阵列（FPGA）作为一种高度灵活的半导体器件，能够在出厂后通过重复编程来实现多种数字逻辑功能。它为工程师提供了一个可重构的硬件平台，广泛应用于需要高性能、低延迟和定制化逻辑设计的领域，如通信系统、汽车电子、航空航天以及原型验证等场景。

理解 FPGA 的核心概念

FPGA，即现场可编程门阵列，是一种可通过编程配置其内部电路结构的集成电路。与传统的专用集成电路（ASIC）或微控制器不同，FPGA 不依赖固定的硬件逻辑，而是利用可编程资源构建用户所需的数字系统，具备极强的适应性和并行处理能力。

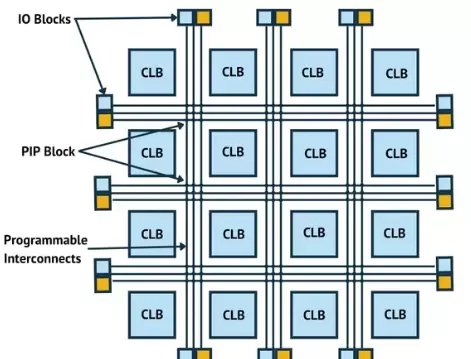

FPGA 的主要构成模块

FPGA 由多个关键功能单元组成，这些组件协同工作，共同实现复杂的数字逻辑设计：

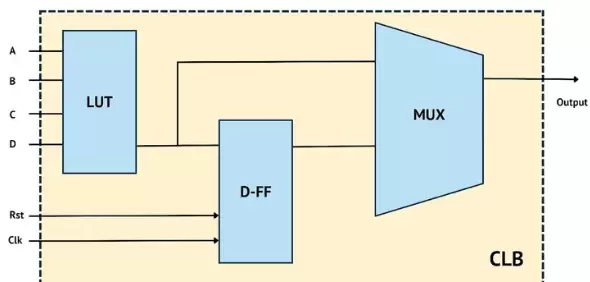

• 可配置逻辑块（CLB）：作为 FPGA 的基本运算单元，CLB 包含查找表（LUT）、触发器以及时序控制元件，能够实现组合逻辑与时序逻辑操作。通过灵活配置，CLB 可模拟各种逻辑门电路，如与门、或门、异或门等。
• 编程互连点（PIP）：负责连接 CLB 与其他内部模块的可编程布线网络。PIP 提供了高度灵活的信号路径选择机制，使得数据可以在不同功能单元之间高效传输。从物理层面看，这些互连结构由晶体管构成，支撑着整个芯片的可重构特性。
• 输入/输出块（IOB）：充当 FPGA 与外部世界之间的桥梁，支持多种电平标准和通信协议（如 LVDS、TTL 等），确保与外围设备的兼容性与稳定通信。
• 块存储器（BRAM）：集成在芯片上的高速存储资源，适用于缓存、队列、查找表等多种数据存储需求。相较于外部存储器，BRAM 具有更低的访问延迟和更高的带宽。
• DSP 模块：专为高性能算术运算优化的硬件单元，常用于执行乘法累加（MAC）操作，在数字信号处理、滤波器设计等领域发挥重要作用。
• 时钟管理资源：包括锁相环（PLL）和数字时钟管理器（DCM），用于生成、调节和分配精确的时钟信号，保障系统内各模块的同步运行。
• 配置存储器：用于存放 FPGA 的配置比特流（bitstream）。该信息定义了器件内部所有逻辑和互连的状态，在上电或重配置时被加载至芯片中，从而“激活”所需的功能电路。

HDL 编程与硬件实现机制

与传统处理器执行指令的方式不同，FPGA 并非运行软件代码，而是将使用硬件描述语言（HDL）编写的逻辑描述转化为实际的物理电路。主流的 HDL 包括 VHDL 和 Verilog，它们允许设计者在较高抽象层级上定义电路行为。

编写完成的 HDL 代码会经过综合工具处理，转换为由寄存器、逻辑门（如 AND、OR、NOT、XOR、NOR、XNOR）组成的网表结构，并最终映射到 FPGA 内部的 CLB 和互连资源中。这种“代码即硬件”的特性使 FPGA 能够同时执行多个任务，展现出卓越的并行计算能力。

其灵活性的核心来源于两个方面：一是采用查找表（LUT）技术动态模拟任意布尔函数；二是通过可编程交换网络（switching fabric）实现任意两点间的连接。这使得同一块 FPGA 芯片可根据需求被重新配置为完全不同的数字系统，极大提升了开发效率和应用适应性。

引言：掌握 FPGA 设计的关键路径

随着电子系统复杂度不断提升，FPGA 凭借其可重构性、高吞吐量和快速迭代优势，已成为现代数字设计不可或缺的技术手段。本文系统介绍了 FPGA 的基本架构、工作原理、常用开发语言及其在实际工程中的典型应用场景。

通过对本内容的学习，读者将建立起完整的 FPGA 开发知识体系，掌握从设计输入、综合、布局布线到调试验证的全流程方法论，并了解如何运用最佳实践提升设计质量与性能表现。无论是在学术研究还是工业项目中，这些基础都将助力您充分发挥 FPGA 技术的强大潜力。

VHDL（VHSIC Hardware Description Language）是一种强类型的硬件描述语言，语法结构相对复杂且较为冗长，但具备较高的抽象层级，适合用于构建大规模、高复杂度的数字系统设计。这种语言在欧洲地区以及航空航天、国防等对可靠性要求极高的行业中应用广泛。

Verilog 是另一种主流的硬件描述语言，其语法风格更接近于C语言，简洁直观，在美国及商业电子领域拥有更高的普及率。与VHDL相比，Verilog的抽象层次较低，虽然在处理大型项目时可能需要更多手动控制，但它赋予设计者更强的底层硬件掌控能力，便于实现精细化优化。

在实际工程中，选择使用 VHDL 还是 Verilog 通常取决于团队的技术背景、行业标准或项目需求，并无绝对优劣之分。

为了更清晰地理解两者之间的本质差异，我们可以先观察一段用 Python 实现加法操作的代码示例：

# python-add-numbers
def add_numbers(a, b):
? ? return a + b

上述 Python 代码采用高级编程语言编写，完全屏蔽了底层硬件实现细节。函数

add_numbers

接收两个输入参数

a

和

b

，并返回它们的算术和。这段程序由中央处理器（CPU）按顺序逐行执行，所有的计算任务均由通用处理器完成。

接下来，我们来看一个等效功能的 Verilog 实现：

// verilog-add-two-numbers
module Adder(
? ? input ?[3:0] A,
? ? input ?[3:0] B,
? ? output [3:0] Sum
);
? ? assign Sum = A + B;
endmodule

在这段 Verilog 代码中，定义了一个名为

Adder

的模块，包含两个 4 位宽的输入信号

A

和

B

，以及一个 4 位宽的输出信号

Sum

。通过

assign

语句，描述的是一个实际数字电路的行为——该电路将直接映射到 FPGA 的可编程逻辑单元上，构建出一个专用的 4 位加法器硬件模块。

关键区别在于：Python 代码是在通用处理器上顺序运行的软件指令流；而 Verilog 描述的是一个物理存在的并行数字电路。这意味着基于 FPGA 的加法器可以实时、并发地处理多个运算任务，速度远超依赖时钟周期逐条执行的 CPU。然而，Python 在开发效率、灵活性和易读性方面具有明显优势，而 Verilog 则要求开发者掌握数字电路原理、时序分析以及 FPGA 架构相关知识。

FPGA 的主要优势

• 灵活性：FPGA 支持多次重复编程，能够根据不同的应用场景动态更改功能，适用于多变或尚未定型的设计需求。
• 快速原型开发：工程师可迅速实现设计验证与迭代，显著缩短从概念到样机的时间周期，加快产品上市进程。
• 并行性：FPGA 能够在同一时刻执行大量独立操作，特别适用于图像处理、信号处理等高吞吐量任务，性能表现优异。
• 定制化能力：可根据特定应用需求定制专用硬件逻辑，实现最优的性能与资源匹配，提升整体系统效率。
• 现场可重构性：设备部署后仍可通过更新配置文件进行功能升级、错误修复或新增特性，无需更换硬件即可完成维护与扩展。
• 较低的非重复性工程成本（NRE）：相较于 ASIC 所需的高昂流片费用，FPGA 无需支付前期巨额开发成本，更适合小批量生产或科研验证项目。
• 可扩展性：设计可根据实际负载灵活调整规模，充分利用芯片资源，实现高效且经济的解决方案。
• 安全性增强：支持硬件级加密机制和安全启动（secure boot）功能，相比纯软件方案更难被逆向或篡改，提升系统防护能力。
• 模拟与数字接口兼容性：FPGA 可直接连接多种模拟传感器和数字外设，简化系统架构，促进不同组件间的无缝通信。
• 长生命周期支持：由于可通过重编程适应新技术标准，基于 FPGA 的设计通常比 ASIC 具有更长的可用年限。
• 设计复用性高：已有 IP 核或模块化设计可轻松移植至新项目中，大幅减少重复开发工作量，提高开发效率。

FPGA 的局限性

尽管 FPGA 拥有诸多优点，但在与 ASIC、微控制器及其他可编程器件对比时，也存在一些明显的不足之处：

• 单位成本较高：对于大批量生产场景，FPGA 的单颗价格通常高于专用 ASIC 或通用微控制器，经济性相对较差。
• 功耗偏大：由于内部结构包含大量可编程互连和查找表资源，FPGA 的静态和动态功耗普遍高于同等功能的 ASIC 或低功耗 MCU，限制其在电池供电设备中的应用。
• 设计复杂度高：开发流程涉及硬件建模、HDL 编码、综合、布局布线以及时序验证等多个环节，要求工程师具备扎实的数字电路基础和专业工具使用经验。
• 性能上限受限：尽管具备出色的并行处理能力，但在某些高度专用化的任务中，仍难以匹敌经过深度优化的 ASIC 所能达到的极致性能。
• 芯片面积较大：为实现可编程性，FPGA 集成了大量冗余逻辑单元和布线资源，导致其物理尺寸通常大于功能相同的 ASIC 或微控制器。
• 启动配置时间较长：每次上电时需从外部存储加载配置比特流，造成启动延迟，而 ASIC 和多数微控制器则可实现即时运行。

技术对比：FPGA vs. ASIC vs. PLD vs. 微控制器

FPGA、专用集成电路（ASIC）、可编程逻辑器件（PLD）以及微控制器均可用于实现数字逻辑功能，但在灵活性、成本、性能和适用范围等方面各有侧重：

FPGA：具备高度可重编程能力，适用于需要高性能、并行处理和快速迭代的应用场景。尽管在成本和功耗方面不如其他技术，但其灵活性和强大的并行架构使其成为复杂系统设计的理想选择。

ASIC：专为特定功能定制，一旦制造完成便不可更改。虽然开发成本高昂且周期长，但在大规模量产中具有最低的单位成本、最优的能效比和最高的运行速度。

PLD：包括简单可编程逻辑器件（如 GAL、PAL），适用于小规模逻辑整合，容量有限但使用简便，常用于地址译码或接口适配等轻量级任务。

微控制器：集成了 CPU、内存和外设接口的完整小型计算机系统，擅长顺序控制和通用计算任务，开发门槛低，广泛应用于消费类电子产品和嵌入式系统中。

在数字系统设计中，不同类型的硬件平台各有优势与适用场景。以下是几种主流技术的对比分析：

ASIC：作为为特定应用场景量身打造的专用集成电路，ASIC 在性能和能效方面实现了高度优化。尽管其前期研发成本高昂、开发周期较长，且不具备可编程逻辑器件的灵活性，但由于单位成本随量产规模扩大而显著降低，因此特别适合大批量生产的产品。

PLD：可编程逻辑器件（PLD）涵盖复杂可编程逻辑器件（CPLD）和简单可编程逻辑器件（SPLD），结构较FPGA更为简洁，资源相对有限。这类器件适用于功能较为基础的数字电路设计，在功耗和成本上通常优于 FPGA，但在处理高复杂度任务时可能受限于性能和扩展性。

微控制器：作为一种集成处理器核心、存储器及I/O接口的通用计算单元，微控制器具备低功耗、低成本和易于开发的特点。虽然其运行速度一般低于 FPGA 和 PLD，且无法实现真正的并行运算，但对于控制类或低速率数据处理应用而言，仍是理想选择。

总结来看：

• FPGA 以强大的并行处理能力和配置灵活性著称；
• ASIC 在性能极限和功耗效率方面表现最优；
• PLD 注重设计简洁性和经济性；
• 微控制器则胜在开发便捷与总体成本低廉。

因此，技术选型需结合具体应用需求，在性能、功耗、开发时间与制造成本之间进行综合权衡。

FPGA 设计流程与方法论

FPGA 的设计过程涵盖从概念构建到最终硬件实现的一系列步骤，主要包括设计输入、RTL 设计与仿真、综合、实现以及测试调试等环节。

设计流程概述

FPGA 开发遵循一套系统化流程，确保设计从抽象描述逐步转化为可在物理芯片上运行的功能实体。主要阶段如下：

设计输入（Design Entry）
设计人员使用硬件描述语言（HDL），如 Verilog 或 VHDL，编写目标电路的行为或结构级描述，完成初始设计建模。

RTL 设计与仿真
将 HDL 代码转换为寄存器传输级（RTL）表示形式，并通过仿真工具验证其逻辑功能与时序特性，确保设计符合预期行为。

综合（Synthesis）
该阶段将 RTL 模型转化为门级网表（gate-level netlist），即由基本逻辑门和触发器构成的电路结构。此过程会针对面积、速度和功耗进行优化，常见的综合工具包括 Xilinx Vivado、Intel Quartus 和 Synopsys Design Compiler。

实现（Implementation）
门级网表被映射到目标 FPGA 器件的实际物理资源中，包括可配置逻辑块（CLB）、DSP 切片和可编程互连结构。此阶段包含布局布线（Place-and-Route）操作，并生成用于配置 FPGA 的比特流文件（bitstream）。主流实现工具如 Xilinx Vivado 和 Intel Quartus 提供完整的实现支持。

测试与调试（Testing and Debugging）
通过仿真环境、测试平台（testbench）或实际硬件对设计进行全面验证，确认其功能正确性与性能达标。调试手段包括虚拟仿真与硬件信号观测，常用仪器有逻辑分析仪和示波器。

RTL 设计与仿真详解

寄存器传输级（RTL）是数字设计中的关键抽象层级，重点描述数据在寄存器之间的流动路径及其所经历的操作。在此阶段进行仿真是发现早期设计缺陷的重要手段，有助于避免后期昂贵的修改成本。

常用的 RTL 仿真工具包括 ModelSim、XSIM 和 VCS，它们支持功能仿真与时序仿真两种模式，帮助设计者评估电路在真实工作条件下的响应情况，识别潜在的功能错误或性能瓶颈。

综合与实现深入解析

综合过程不仅完成从高级语言到底层电路的转换，还执行多项优化策略，例如逻辑压缩、资源共享和流水线插入，以满足设计约束。EDA（电子设计自动化）工具在整个流程中发挥核心作用，协助完成从综合、布局布线到最终验证的全流程管理。

实现阶段进一步将综合后的网表精确部署到 FPGA 内部资源中，确保信号路径最短、时序裕量充足。布局布线完成后生成的比特流文件可直接烧录至 FPGA，激活其预定功能。

FPGA 的测试与调试实践

测试与调试是保障 FPGA 设计质量的关键环节。常见方法包括：

• 仿真测试：在软件环境中运行 testbench 对设计模块进行功能验证，具有高效、可控的优点；
• 在线路内测试：在真实硬件平台上运行设计，利用外部设备监测关键节点信号，定位异常行为。

为了提升调试效率，推荐采用以下最佳实践：

• 使用清晰、具描述性的信号命名规则，增强代码可读性；
• 实施模块化设计架构，将系统分解为独立、可复用的功能单元；
• 结合仿真与硬件调试工具，快速定位并隔离问题根源。

遵循规范的设计流程并应用成熟的调试策略，能够有效提高 FPGA 项目的成功率与交付质量。

FPGA 应用实例：数字信号处理（DSP）

数字信号处理（DSP）涉及对音频、视频、传感器数据等信号的采集、变换、滤波与分析。得益于其天然的并行处理能力与现场可重构特性，FPGA 成为实现高性能 DSP 系统的理想平台。

典型的应用案例包括：

• 音频处理：实现混响、均衡、噪声抑制、音频压缩等实时音效处理；
• 图像处理：执行边缘检测、图像增强、滤波算法及目标识别等视觉任务；
• 软件定义无线电（SDR）：通过 FPGA 实现多种通信协议的动态切换，构建灵活、可升级的无线收发系统。

这些应用充分体现了 FPGA 在高速数据流处理、低延迟响应和定制化算法实现方面的独特优势。

基于FPGA的人工智能与机器学习应用

FPGA在人工智能（AI）和机器学习（ML）领域中发挥着关键作用，凭借其低延迟、高吞吐量以及出色的能效表现，成为许多高性能计算场景的理想选择。通过FPGA实现的AI/ML项目涵盖了多个方向，例如构建深度学习加速器、部署边缘端AI推理系统，以及开发面向特定任务的定制化AI硬件架构。这些方案能够显著提升目标应用的运行效率并降低功耗。

FPGA在网络与通信系统中的实践

在网络和通信技术的发展过程中，FPGA因其高度的灵活性、实时处理能力和可重构特性而被广泛采用。典型的应用包括高速以太网交换机与路由器的设计实现、光通信系统中密集波分复用（DWDM）相关的信号处理与数据传输模块，以及对现代无线通信协议如5G、Wi-Fi和蓝牙的支持与优化。

FPGA设计中的核心优化策略

为了充分发挥FPGA的潜力，设计人员需遵循一系列最佳实践，重点关注代码质量、结构组织以及性能、功耗和资源利用之间的平衡。

提升代码可读性与模块化程度

良好的编码习惯是高效FPGA设计的基础。以下几点有助于增强设计的可维护性和复用性：

• 描述性命名：为信号、变量及模块赋予清晰且具有语义意义的名称，有助于快速理解其功能。
• 添加注释：在关键逻辑或复杂操作处加入详细说明，帮助他人或未来的自己更快掌握设计意图。
• 模块化设计：将整体系统划分为独立的功能单元，不仅便于调试与验证，也提升了组件在不同项目间的可移植性。

面向性能、功耗与资源的优化技术

合理运用硬件级优化手段可以在不牺牲功能的前提下，有效改善设计的整体指标：

• 流水线设计（Pipelining）：将长时序路径拆分为多个阶段，使数据流连续推进，从而提高系统吞吐率并减少单次处理延迟。
• 资源共享（Resource Sharing）：让多个功能共享同一组硬件资源（如乘法器、ADC/DAC模块或存储块），在满足时序要求的同时节省芯片面积和动态功耗。
• 时钟门控（Clock Gating）：在模块空闲或未启用时关闭其时钟输入，有效抑制不必要的翻转活动，降低整体动态功耗。

此外，应充分利用主流开发工具提供的自动化优化能力，例如Xilinx Vivado和Intel Quartus等综合与实现平台，它们可根据用户设定的约束条件自动执行时序优化、功耗分析和资源分配，助力达成最优设计方案。

FPGA的多领域适用性与未来潜力

FPGA作为一种高度灵活且功能强大的可编程逻辑器件，已被成功应用于数字信号处理、人工智能加速、网络通信等多个前沿领域。在这些场景中，传统微处理器往往难以满足严格的实时性或能效需求，而FPGA则展现出独特优势。通过深入挖掘其并行处理能力和硬件可定制特性，工程师可以为各类行业应用打造高性能、低延迟的创新解决方案。

总结与建议

本文系统介绍了FPGA的基本原理、设计流程、典型应用场景以及提升设计质量的关键方法。掌握这些知识有助于开发者更好地规划项目架构，选择合适的器件型号，并持续优化设计策略。在实际工程实践中，建议始终贯彻模块化思维，注重代码规范，并善用EDA工具链中的各项分析与优化功能。

常见问题解答

Q：使用FPGA的主要优势有哪些？
A：FPGA具备可重配置性、硬件级并行处理能力、灵活的I/O控制以及快速原型迭代的优势，适用于多样化和高实时性要求的应用场景。

Q：如何为具体项目选择合适的FPGA？
A：选型时应综合评估目标应用对逻辑资源、DSP模块数量、片上内存、接口类型、工作频率及成本的要求，并结合厂商生态系统进行决策。

Q：FPGA是否适用于人工智能和机器学习任务？
A：是的。FPGA在AI/ML推理阶段尤其突出，能够在保持高能效的同时提供极低延迟和稳定吞吐，适合边缘计算和实时处理场景。

Q：VHDL与Verilog有何主要区别？
A：VHDL语法严谨、类型安全性强，适合大型复杂系统；Verilog风格简洁、类C语言，更易上手。两者各有侧重，选择通常取决于团队习惯或项目规范。

Q：开始FPGA开发需要哪些基本工具？
A：基础工具链包括HDL代码编辑器、仿真环境（如ModelSim或XSIM）、综合工具和布局布线工具，常用套件有Xilinx Vivado和Intel Quartus Prime。
